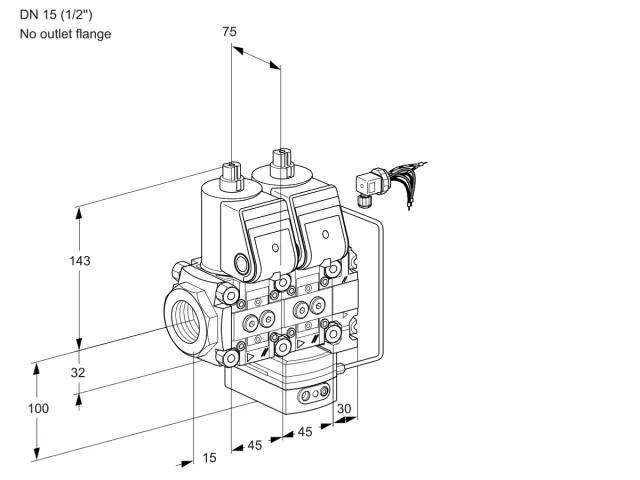

Kromschroder VCH 1E15R/--05NHEVWR/PPPP/PPPP — двойной электромагнитный газовый клапан — 88104379
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCH · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88104379
- Типообозначение
- VCH 1E15R/--05NHEVWR/PPPP/PPPP
- Серия
- VCH
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор расхода с двумя электромагнитными клапанами
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- Без выходного фланца
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Штекер для 2 клапанов с ответной частью
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности сверху клапана точной регулировки
- Точки измерения давления и управляющая линия pd-
- Состав
- 88000159, 88020604, 88020715
- Единица продажи
- шт
- Артикул производителя
- 88104379
Как выбрать эту модель
VCH 1E15R/--05NHEVWR/PPPP/PPPP
Артикул 88104379. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 20 параметров
VCHТип- Регулятор расхода с двумя электромагнитными клапанами
1Размер- 1
EСертификация- Сертифицировано в EU
15Вход- DN 15 (1/2'')
RПрисоединение входного трубопровода- Внутренняя резьба Rp
-Выход- Без выходного фланца
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
NМодуль 1- 1-й клапан: быстрое открытие, быстрое закрытие
HEМодуль 2- 2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
VMVМодуль 3- Клапан точной регулировки
WНапряжение питания- 230 В~, 50/60 Гц
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
4Электрическое подключение 1-го клапана- Штекер для 2 клапанов с ответной частью
XМатериал подключения- Установлено
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
IПринадлежности сверху клапана точной регулировки- Точки измерения давления и управляющая линия pd-
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88104379 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88104379 в ProFi.
- 88000159 88000159 Карточка пока не опубликована.
- 88020604 88020604 Карточка пока не опубликована.
- 88020715 88020715 Карточка пока не опубликована.
