Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCH 2E40R/40R05NHEVWGL3/BSPP/PPPP — двойной электромагнитный газовый клапан — 88104162

MPN / артикул: 88104162
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88104162
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCH · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

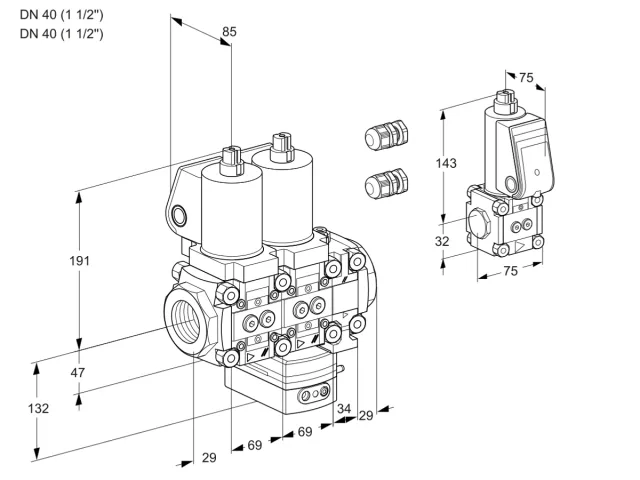

Kromschroder VCH 2E40R/40R05NHEVWGL3/BSPP/PPPP — двойной электромагнитный газовый клапан — 88104162

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88104162, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88104162
Типообозначение
VCH 2E40R/40R05NHEVWGL3/BSPP/PPPP
Серия
VCH
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор расхода с двумя электромагнитными клапанами
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 40 (1 1/2'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
Модуль 3
Клапан точной регулировки
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
Расход
Справа налево
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
Байпасный клапан VAS 1
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Байпасное отверстие
5 мм
Байпасный клапан
Глухой фланец на выходе
Принадлежности сверху клапана точной регулировки
Резьбовые заглушки
Состав
88031484, 88031722, 88013299, 88006134
Единица продажи
шт
Артикул производителя
88104162
Точное исполнение

Как выбрать эту модель

VCH 2E40R/40R05NHEVWGL3/BSPP/PPPP

Артикул 88104162. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 25 параметров
VCH Тип
Регулятор расхода с двумя электромагнитными клапанами
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
40 Выход
DN 40 (1 1/2'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
HE Модуль 2
2-й клапан с регулятором расхода; подключение управляющего давления воздуха: обжимной фитинг
VMV Модуль 3
Клапан точной регулировки
W Напряжение питания
230 В~, 50/60 Гц
G Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
L Расход
Справа налево
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
B Материал подключения
В комплекте поставки
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
BS Принадлежности 1-го клапана с тыльной стороны
Байпасный клапан VAS 1
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
5 Байпасное отверстие
5 мм
-0 Байпасный клапан
Глухой фланец на выходе
P Принадлежности сверху клапана точной регулировки
Резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88104162 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88104162 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88104162 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
