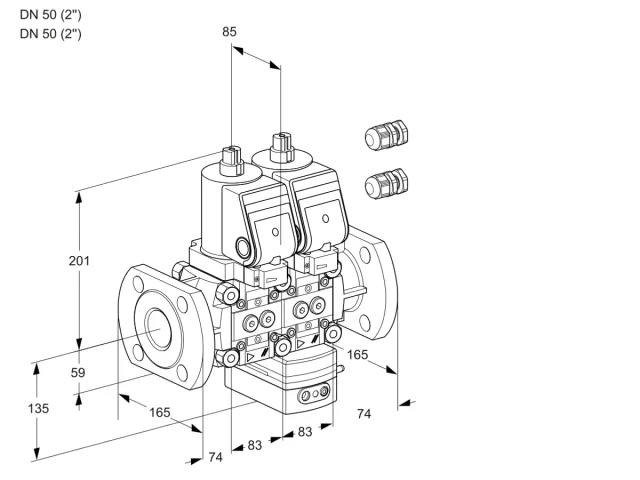

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VCD 3E50F/50F05ND-50QGR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88104120
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88104120
- Типообозначение
- VCD 3E50F/50F05ND-50QGR3/PPPP/PPPP
- Серия
- VCD
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор давления с двумя электромагнитными клапанами
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Фланец по ISO 7005
- Выход
- DN 50 (2'')
- Присоединение выходного трубопровода
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан с регулятором давления; выходное давление: 20-50 мбар
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения для 24 В и визуальный указатель положения
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Электрическое подключение 2-го клапана
- Кабельный ввод M20
- Материал подключения
- В комплекте поставки
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Состав
- 88031682, 88031683
- Единица продажи
- шт
- Артикул производителя
- 88104120
Как выбрать эту модель
VCD 3E50F/50F05ND-50QGR3/PPPP/PPPP
Артикул 88104120. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 21 параметров
VCDТип- Регулятор давления с двумя электромагнитными клапанами
3Размер- 3
EСертификация- Сертифицировано в EU
50Вход- DN 50 (2'')
FПрисоединение входного трубопровода- Фланец по ISO 7005
50Выход- DN 50 (2'')
FПрисоединение выходного трубопровода- Фланец по ISO 7005
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
NМодуль 1- 1-й клапан: быстрое открытие, быстрое закрытие
D-50Модуль 2- 2-й клапан с регулятором давления; выходное давление: 20-50 мбар
QНапряжение питания- 120 В~, 50/60 Гц
GОбратная связь- Сигнализатор закрытого положения для 24 В и визуальный указатель положения
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
3Электрическое подключение 1-го клапана- Кабельный ввод M20
3Электрическое подключение 2-го клапана- Кабельный ввод M20
BМатериал подключения- В комплекте поставки
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88104120 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88104120 в ProFi.
- 88031682 88031682 Карточка пока не опубликована.
- 88031683 Kromschroder VAD 3-/50F/NQGR-50A — регулятор давления газа — 88031683
Запчасти по Part Detective
Точная схема запчастей для 88104120 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
