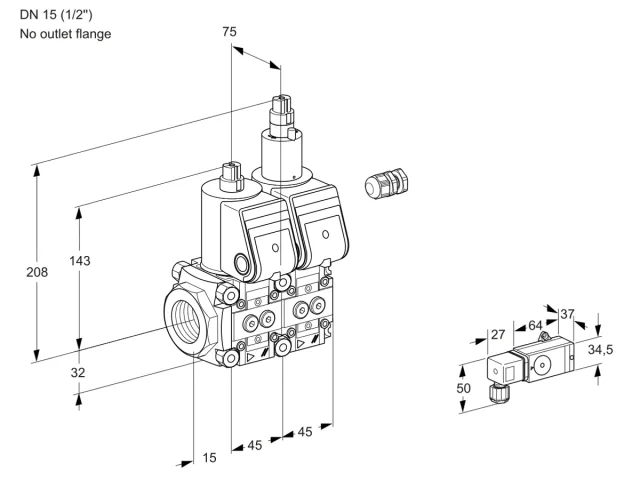

Kromschroder VCS 1E15R/--05NLWR/2--4/PPPP — двойной электромагнитный газовый клапан — 88103944
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования8 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88103944
- Типообозначение
- VCS 1E15R/--05NLWR/2--4/PPPP
- Серия
- VCS
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Двойной электромагнитный клапан
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- Без выходного фланца
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан: медленное открытие и быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- Реле давления DG 40VC
- Контрольная точка реле давления на 1-м клапане, сторона обзора
- Входное давление
- Принадлежности 2-го клапана со стороны обзора
- Реле давления DG 300VC
- Контрольная точка реле давления на 2-м клапане, сторона обзора
- Выходное давление
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Состав
- 88007736, 88031537
- Единица продажи
- шт
- Артикул производителя
- 88103944
Как выбрать эту модель
VCS 1E15R/--05NLWR/2--4/PPPP
Артикул 88103944. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 20 параметров
VCSТип- Двойной электромагнитный клапан
1Размер- 1
EСертификация- Сертифицировано в EU
15Вход- DN 15 (1/2'')
RПрисоединение входного трубопровода- Внутренняя резьба Rp
-Выход- Без выходного фланца
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
NМодуль 1- 1-й клапан: быстрое открытие, быстрое закрытие
LМодуль 2- 2-й клапан: медленное открытие и быстрое закрытие
WНапряжение питания- 230 В~, 50/60 Гц
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
3Электрическое подключение 1-го клапана- Кабельный ввод M20
XМатериал подключения- Установлено
2Принадлежности 1-го клапана со стороны обзора- Реле давления DG 40VC
EКонтрольная точка реле давления на 1-м клапане, сторона обзора- Входное давление
4Принадлежности 2-го клапана со стороны обзора- Реле давления DG 300VC
AКонтрольная точка реле давления на 2-м клапане, сторона обзора- Выходное давление
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88103944 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88103944 в ProFi.
- 88007736 88007736 Карточка пока не опубликована.
- 88031537 88031537 Карточка пока не опубликована.
Запчасти по Part Detective
Точная схема запчастей для 88103944 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
