Kromschroder VCG 2E40R/40R05FNGEVWR/2--3/PPBS — двойной электромагнитный газовый клапан — 88103332

MPN / артикул: 88103332
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88103332
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCG · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно

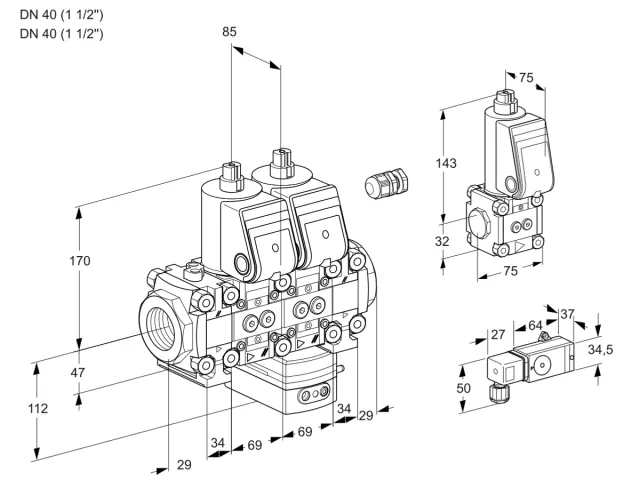

Фото товара

Kromschroder VCG 2E40R/40R05FNGEVWR/2--3/PPBS — двойной электромагнитный газовый клапан — 88103332

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88103332, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88103332
Типообозначение
VCG 2E40R/40R05FNGEVWR/2--3/PPBS
Серия
VCG
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 40 (1 1/2'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 0
Фильтрующий модуль
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором соотношения воздух/газ; подключение управляющего давления воздуха: обжимной фитинг
Модуль 3
Клапан точной регулировки
Напряжение питания
230 В AC, 50/60 Гц
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Материал подключения
Установлено
Принадлежности 1-го клапана со стороны обзора
Реле давления DG 40VC
Контрольная точка реле давления на 1-м клапане, сторона обзора
Входное давление
Принадлежности 2-го клапана со стороны обзора
Реле давления DG 110VC
Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
Байпасный клапан VAS 1
Байпасное отверстие
6 мм
Байпасный клапан
Глухой фланец на выходе
Принадлежности сверху клапана точной регулировки
Резьбовые заглушки
Состав
88012865, 88018312, 88031037, 88013299, 88031038
Единица продажи
шт
Артикул производителя
88103332
Точное исполнение

Как выбрать эту модель

VCG 2E40R/40R05FNGEVWR/2--3/PPBS

Артикул 88103332. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 26 параметров
VCG Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
40 Выход
DN 40 (1 1/2'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
F Модуль 0
Фильтрующий модуль
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
GE Модуль 2
2-й клапан с регулятором соотношения воздух/газ; подключение управляющего давления воздуха: обжимной фитинг
VMV Модуль 3
Клапан точной регулировки
W Напряжение питания
230 В~, 50/60 Гц
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
X Материал подключения
Установлено
2 Принадлежности 1-го клапана со стороны обзора
Реле давления DG 40VC
E Контрольная точка реле давления на 1-м клапане, сторона обзора
Входное давление
3 Принадлежности 2-го клапана со стороны обзора
Реле давления DG 110VC
A Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
BS Принадлежности 2-го клапана с тыльной стороны
Байпасный клапан VAS 1
6 Байпасное отверстие
6 мм
-0 Байпасный клапан
Глухой фланец на выходе
P Принадлежности сверху клапана точной регулировки
Резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88103332 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88103332 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88103332 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
