Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCS 2E40F/40F05NNWSR8/PP3-/PPZS — двойной электромагнитный газовый клапан — 88103216

MPN / артикул: 88103216
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88103216
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования8 материалов; язык и редакция указаны отдельно

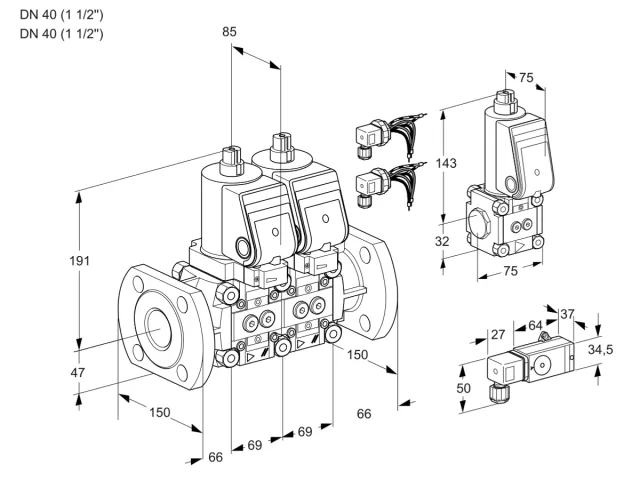

Фото товара

Kromschroder VCS 2E40F/40F05NNWSR8/PP3-/PPZS — двойной электромагнитный газовый клапан — 88103216

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88103216, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88103216
Типообозначение
VCS 2E40F/40F05NNWSR8/PP3-/PPZS
Серия
VCS
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Двойной электромагнитный клапан
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Присоединение входного трубопровода
Фланец по ISO 7005
Выход
DN 40 (1 1/2'')
Присоединение выходного трубопровода
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Штекер для 2 клапанов с ответной частью
Электрическое подключение 2-го клапана
Штекер указателя положения с ответной частью
Материал подключения
Установлено
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
Реле давления DG 110VC
Контрольная точка реле давления на 2-м клапане, сторона обзора
Входное давление
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
Клапан запального газа VAS 1
Байпасное отверстие
10 мм
Байпасный клапан
Выходной фланец DN 15
Присоединение байпасного клапана к трубопроводу
Внутренняя резьба Rp
Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения и визуальный указатель положения
Состав
88030934, 88030935, 88030936
Единица продажи
шт
Артикул производителя
88103216
Точное исполнение

Как выбрать эту модель

VCS 2E40F/40F05NNWSR8/PP3-/PPZS

Артикул 88103216. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 26 параметров
VCS Тип
Двойной электромагнитный клапан
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
F Присоединение входного трубопровода
Фланец по ISO 7005
40 Выход
DN 40 (1 1/2'')
F Присоединение выходного трубопровода
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
N Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
4 Электрическое подключение 1-го клапана
Штекер для 2 клапанов с ответной частью
8 Электрическое подключение 2-го клапана
Штекер указателя положения с ответной частью
X Материал подключения
Установлено
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
3 Принадлежности 2-го клапана со стороны обзора
Реле давления DG 110VC
E Контрольная точка реле давления на 2-м клапане, сторона обзора
Входное давление
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
ZS Принадлежности 2-го клапана с тыльной стороны
Клапан запального газа VAS 1
10 Байпасное отверстие
10 мм
15 Байпасный клапан
Выходной фланец DN 15
R Присоединение байпасного клапана к трубопроводу
Внутренняя резьба Rp
S Датчик закрытого положения байпасного клапана
Сигнализатор закрытого положения и визуальный указатель положения

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88103216 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88103216 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88103216 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-11-19
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
