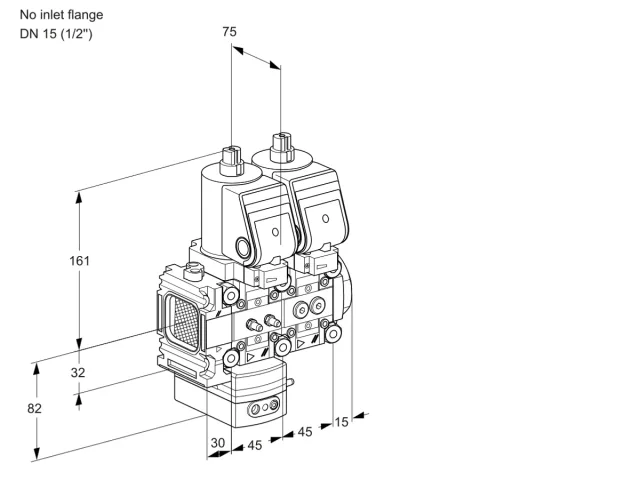

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VCD 1T--/15N05FD-50NQSR/MMPP/PPPP — двойной электромагнитный газовый клапан — 88103128
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88103128
- Типообозначение
- VCD 1T--/15N05FD-50NQSR/MMPP/PPPP
- Серия
- VCD
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор давления с двумя электромагнитными клапанами
- Размер
- 1
- Сертификация
- Исполнение T
- Вход
- Без входного фланца
- Выход
- DN 15 (1/2'')
- Присоединение выходного трубопровода
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 0
- Фильтрующий модуль
- Модуль 1
- 1-й клапан с регулятором давления, выходное давление: 20-50 мбар
- Модуль 2
- 2-й клапан: быстрое открытие и быстрое закрытие
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Принадлежности 1-го клапана со стороны обзора
- 2 точки измерения давления
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Состав
- 88013005, 88030829, 88018070
- Единица продажи
- шт
- Артикул производителя
- 88103128
Как выбрать эту модель
VCD 1T--/15N05FD-50NQSR/MMPP/PPPP
Артикул 88103128. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 18 параметров
VCDТип- Регулятор давления с двумя электромагнитными клапанами
1Размер- 1
TСертификация- Исполнение T
-Вход- Без входного фланца
15Выход- DN 15 (1/2'')
NПрисоединение выходного трубопровода- Внутренняя резьба NPT
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
FМодуль 0- Фильтрующий модуль
D-50Модуль 1- 1-й клапан с регулятором давления, выходное давление: 20-50 мбар
NМодуль 2- 2-й клапан: быстрое открытие и быстрое закрытие
QНапряжение питания- 120 В~, 50/60 Гц
SОбратная связь- Сигнализатор закрытого положения и визуальный указатель положения
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
MMПринадлежности 1-го клапана со стороны обзора- 2 точки измерения давления
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88103128 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88103128 в ProFi.
- 88013005 Kromschroder VMF 1-05M — газовый фильтр — 88013005
- 88030829 88030829 Карточка пока не опубликована.
- 88018070 88018070 Карточка пока не опубликована.
Запчасти по Part Detective
Точная схема запчастей для 88103128 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
