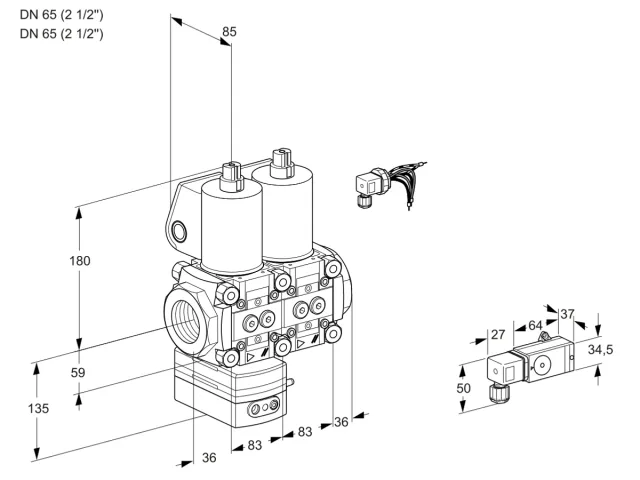

Kromschroder VCD 3E65R/65R05D-100NWL/PPPP/-3PP — двойной электромагнитный газовый клапан — 88103007
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88103007
- Типообозначение
- VCD 3E65R/65R05D-100NWL/PPPP/-3PP
- Серия
- VCD
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор давления с двумя электромагнитными клапанами
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 65 (2 1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 65 (2 1/2'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан с регулятором давления, выходное давление: 35-100 мбар
- Модуль 2
- 2-й клапан: быстрое открытие и быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Справа налево
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Штекер для 2 клапанов с ответной частью
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- Реле давления DG 110VC
- Контрольная точка реле давления на 1-м клапане, сторона обзора
- Выходное давление
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Состав
- 88030738, 88030739
- Единица продажи
- шт
- Артикул производителя
- 88103007
Как выбрать эту модель
VCD 3E65R/65R05D-100NWL/PPPP/-3PP
Артикул 88103007. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 20 параметров
VCDТип- Регулятор давления с двумя электромагнитными клапанами
3Размер- 3
EСертификация- Сертифицировано в EU
65Вход- DN 65 (2 1/2'')
RПрисоединение входного трубопровода- Внутренняя резьба Rp
65Выход- DN 65 (2 1/2'')
RПрисоединение выходного трубопровода- Внутренняя резьба Rp
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
D-100Модуль 1- 1-й клапан с регулятором давления, выходное давление: 35-100 мбар
NМодуль 2- 2-й клапан: быстрое открытие и быстрое закрытие
WНапряжение питания- 230 В~, 50/60 Гц
LРасход- Справа налево
XКлеммные коробки- Электрическое подключение выполнено
4Электрическое подключение 1-го клапана- Штекер для 2 клапанов с ответной частью
XМатериал подключения- Установлено
3Принадлежности 1-го клапана со стороны обзора- Реле давления DG 110VC
AКонтрольная точка реле давления на 1-м клапане, сторона обзора- Выходное давление
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88103007 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88103007 в ProFi.
- 88030738 88030738 Карточка пока не опубликована.
- 88030739 88030739 Карточка пока не опубликована.
Запчасти по Part Detective
Точная схема запчастей для 88103007 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
Подобрать запчасти по маркировкеДокументация
Не нашли точную модель?
На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.
