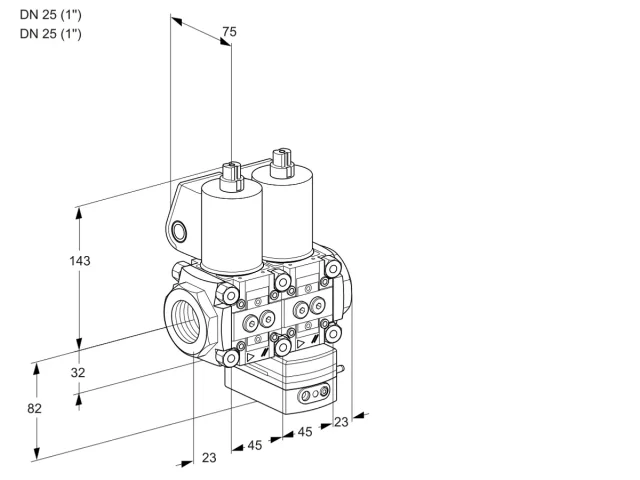

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VCG 1T25N/25N05NGAQL/MMPP/MMPP · 3D-модель
Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCG 1T25N/25N05NGAQL/MMPP/MMPP — двойной электромагнитный газовый клапан — 88102996

MPN / артикул: 88102996
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88102996
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCG · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VCG 1T25N/25N05NGAQL/MMPP/MMPP — двойной электромагнитный газовый клапан — 88102996

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88102996, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88102996
Типообозначение
VCG 1T25N/25N05NGAQL/MMPP/MMPP
Серия
VCG
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
Размер
1
Сертификация
Исполнение T
Вход
DN 25 (1'')
Присоединение входного трубопровода
Внутренняя резьба NPT
Выход
DN 25 (1'')
Присоединение выходного трубопровода
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
Модуль 2
2-й клапан с регулятором соотношения воздух/газ; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
Напряжение питания
120 В AC, 50/60 Гц
Расход
Справа налево
Клеммные коробки
Электрическое подключение выполнено
Принадлежности 1-го клапана со стороны обзора
2 точки измерения давления
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
2 точки измерения давления
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Состав
88030722, 88030723
Единица продажи
шт
Артикул производителя
88102996
Точное исполнение

Как выбрать эту модель

VCG 1T25N/25N05NGAQL/MMPP/MMPP

Артикул 88102996. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 17 параметров
VCG Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
1 Размер
1
T Сертификация
Исполнение T
25 Вход
DN 25 (1'')
N Присоединение входного трубопровода
Внутренняя резьба NPT
25 Выход
DN 25 (1'')
N Присоединение выходного трубопровода
Внутренняя резьба NPT
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
N Модуль 1
1-й клапан: быстрое открытие, быстрое закрытие
GA Модуль 2
2-й клапан с регулятором соотношения воздух/газ; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
Q Напряжение питания
120 В~, 50/60 Гц
L Расход
Справа налево
X Клеммные коробки
Электрическое подключение выполнено
MM Принадлежности 1-го клапана со стороны обзора
2 точки измерения давления
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
MM Принадлежности 1-го клапана с тыльной стороны
2 точки измерения давления
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88102996 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88102996 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88102996 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
