Kromschroder · Газовые электромагнитные клапаны

Kromschroder VCD 1E15R/15R05ND-50WR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88101294

MPN / артикул: 88101294

Kromschroder VCD 1E15R/15R05ND-50WR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88101294, артикул 88101294. Раздел каталога: Газовые электромагнитные клапаны. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

ПроизводительKromschroder
Артикул88101294
РазделГазовые электромагнитные клапаны
Единицашт
Документация для оборудования4 материалов; язык и редакция указаны отдельно

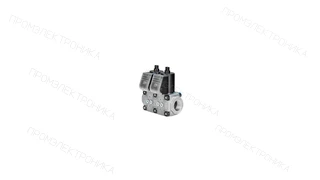

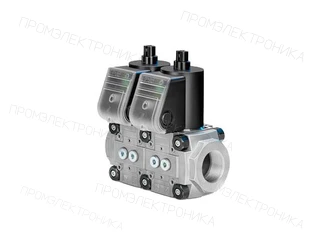

Фото товара

Kromschroder VCD 1E15R/15R05ND-50WR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88101294

1 / 3

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Текст относится к указанному артикулу.

Kromschroder VCD 1E15R/15R05ND-50WR3/PPPP/PPPP — двойной электромагнитный газовый клапан — 88101294, артикул 88101294. Раздел каталога: Газовые электромагнитные клапаны. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

Перед заказом проверьте артикул 88101294, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Пустые значения не заполняются предположениями.

Исполнение горелки
одноступенчатая
Электропитание
220 В
Вес, кг
4.3
Ширина, см
7.5
Высота, см
22.5
Длина, см
12
Рабочая температура окр. среды
от -20 до 60 °C
Степень защиты
IP65
Электрическая мощность
53 Вт
Электромагнитные клапаны V1 и V2
Класс А
Код производителя
88101294
Вид подключения
кабельный ввод M20
Диапазон входного давления газа
от 10 до 500 мбар
Назначение
газовые горелки
Соединение на выходе
Rp 1/2"
Соединение на входе
Rp 1/2"
Максимальное время закрытия
1 с
Максимальное избыточное давление
500 мбар
Материал уплотнения клапана
NBR
Максимальное время открытия
1 с
Диапазон выходного давления
от 20 до 50 мбар
Типообозначение
VCD 1E15R/15R05ND-50WR3/PPPP/PPPP
Серия
VCD
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
1
Размер
E
Сертификация
15
Вход
R
Присоединение входного трубопровода
15
Выход
R
Присоединение выходного трубопровода
05
Модуль 0
N
Модуль 1
1-й клапан с регулятором давления, выходное давление: 20-50 mbar
Модуль 2
-
Модуль 3
Диаметр измерительного отверстия: W mm
Обратная связь
R
Клеммные коробки
3
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
B
Сторона подключения
PP
Тип реле давления на 1-м клапане, сторона обзора
PP
Тип реле давления на 2-м клапане, сторона обзора
PP
Тип реле давления на 1-м клапане, тыльная сторона
PP
Состав
88000097, 88001702
Единица продажи
шт
Артикул производителя
88101294
Материалы

Документация

Паспорт на двойной электромагнитный клапан Kromschroder VCD1E15R/15R05ND-50WR3/PPPP/PPPPRU · PDF на prom-elec.com
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
