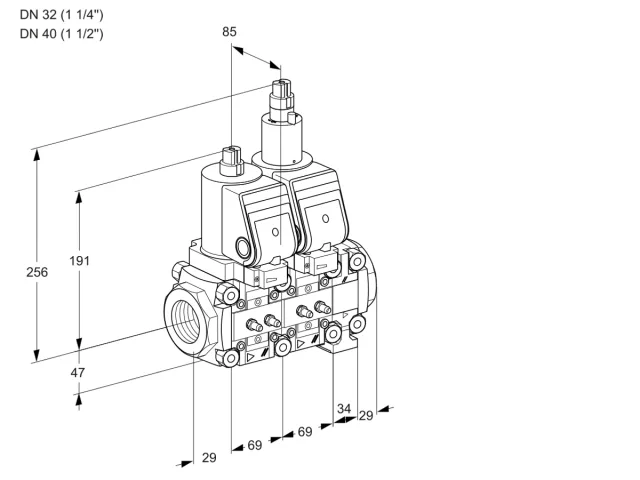

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VCS 2T32N/40N05NLVQSR/MMMM/PPPP — двойной электромагнитный газовый клапан — 88100834
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCS · Тип оборудования или детали: Двойной газовый клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования8 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88100834
- Типообозначение
- VCS 2T32N/40N05NLVQSR/MMMM/PPPP
- Серия
- VCS
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Двойной электромагнитный клапан
- Размер
- 2
- Сертификация
- Исполнение T
- Вход
- DN 32 (1 1/4'')
- Присоединение входного трубопровода
- Внутренняя резьба NPT
- Выход
- DN 40 (1 1/2'')
- Присоединение выходного трубопровода
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан: медленное открытие и быстрое закрытие
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Принадлежности 1-го клапана со стороны обзора
- 2 точки измерения давления
- Принадлежности 2-го клапана со стороны обзора
- 2 точки измерения давления
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности сверху клапана точной регулировки
- Резьбовые заглушки
- Состав
- 88030055, 88030056, 88013105
- Единица продажи
- шт
- Артикул производителя
- 88100834
Как выбрать эту модель
VCS 2T32N/40N05NLVQSR/MMMM/PPPP
Артикул 88100834. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 20 параметров
VCSТип- Двойной электромагнитный клапан
2Размер- 2
TСертификация- Исполнение T
32Вход- DN 32 (1 1/4'')
NПрисоединение входного трубопровода- Внутренняя резьба NPT
40Выход- DN 40 (1 1/2'')
NПрисоединение выходного трубопровода- Внутренняя резьба NPT
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
NМодуль 1- 1-й клапан: быстрое открытие, быстрое закрытие
LМодуль 2- 2-й клапан: медленное открытие и быстрое закрытие
VMVМодуль 3- Клапан точной регулировки
QНапряжение питания- 120 В~, 50/60 Гц
SОбратная связь- Сигнализатор закрытого положения и визуальный указатель положения
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
MMПринадлежности 1-го клапана со стороны обзора- 2 точки измерения давления
MMПринадлежности 2-го клапана со стороны обзора- 2 точки измерения давления
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
PПринадлежности сверху клапана точной регулировки- Резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88100834 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88100834 в ProFi.
- 88030055 88030055 Карточка пока не опубликована.
- 88030056 88030056 Карточка пока не опубликована.
- 88013105 Kromschroder VMV 2-/40N05P — регулятор расхода газа — 88013105
Запчасти по Part Detective
Точная схема запчастей для 88100834 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
