Kromschroder VCD 2E40R/40R05D-25NVWL3/PPBS/2--2 — двойной электромагнитный газовый клапан — 88100819

MPN / артикул: 88100819
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88100819
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

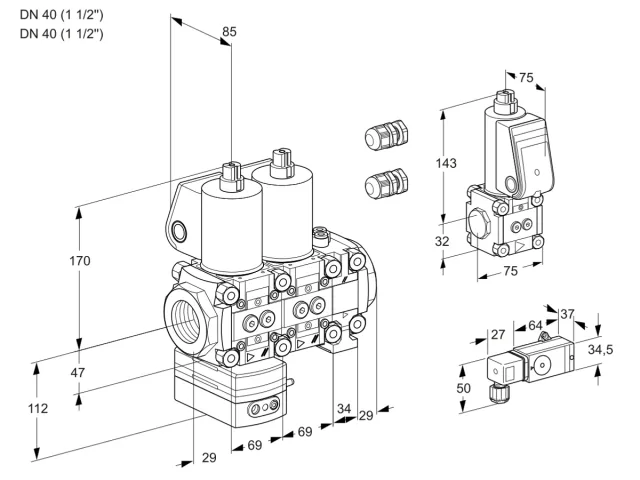

Kromschroder VCD 2E40R/40R05D-25NVWL3/PPBS/2--2 — двойной электромагнитный газовый клапан — 88100819

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88100819, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88100819
Типообозначение
VCD 2E40R/40R05D-25NVWL3/PPBS/2--2
Серия
VCD
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор давления с двумя электромагнитными клапанами
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 40 (1 1/2'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан с регулятором давления, выходное давление: 2.5-25 мбар
Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
Модуль 3
Клапан точной регулировки
Напряжение питания
230 В AC, 50/60 Гц
Расход
Справа налево
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
Реле давления DG 40VC
Контрольная точка реле давления на 1-м клапане, сторона обзора
Входное давление
Принадлежности 2-го клапана со стороны обзора
Реле давления DG 40VC
Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
Байпасный клапан VAS 1
Байпасное отверстие
10 мм
Байпасный клапан
Глухой фланец на выходе
Принадлежности сверху клапана точной регулировки
точки измерения давления
Состав
88030041, 88030042, 88014391, 88004671
Единица продажи
шт
Артикул производителя
88100819
Точное исполнение

Как выбрать эту модель

VCD 2E40R/40R05D-25NVWL3/PPBS/2--2

Артикул 88100819. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 25 параметров
VCD Тип
Регулятор давления с двумя электромагнитными клапанами
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
40 Выход
DN 40 (1 1/2'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
D-25 Модуль 1
1-й клапан с регулятором давления, выходное давление: 2.5-25 мбар
N Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
VMV Модуль 3
Клапан точной регулировки
W Напряжение питания
230 В~, 50/60 Гц
L Расход
Справа налево
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
B Материал подключения
В комплекте поставки
2 Принадлежности 1-го клапана со стороны обзора
Реле давления DG 40VC
E Контрольная точка реле давления на 1-м клапане, сторона обзора
Входное давление
2 Принадлежности 2-го клапана со стороны обзора
Реле давления DG 40VC
A Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
BS Принадлежности 2-го клапана с тыльной стороны
Байпасный клапан VAS 1
10 Байпасное отверстие
10 мм
-0 Байпасный клапан
Глухой фланец на выходе
M Принадлежности сверху клапана точной регулировки
точки измерения давления

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88100819 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88100819 в ProFi.

Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88100819 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
