Kromschroder · Двойные и комбинированные газовые клапаны

Kromschroder VCG 1E20R/20R05F2GNNKR/PP-1/PPPP — двойной электромагнитный газовый клапан — 88100550

MPN / артикул: 88100550
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88100550
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCG · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

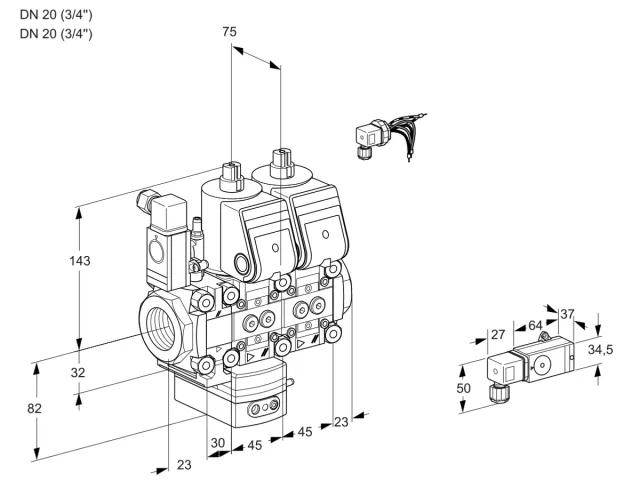

Kromschroder VCG 1E20R/20R05F2GNNKR/PP-1/PPPP — двойной электромагнитный газовый клапан — 88100550

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88100550, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88100550
Типообозначение
VCG 1E20R/20R05F2GNNKR/PP-1/PPPP
Серия
VCG
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 20 (3/4'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 20 (3/4'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 0
Фильтрующий модуль с реле давления DG 40VC..G
Модуль 1
1-й клапан с регулятором нулевого давления
Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
Напряжение питания
24 В DC
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 2-го клапана
Штекер для 2 клапанов с ответной частью
Материал подключения
Установлено
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
Реле давления DG 17VC
Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
Тип реле давления на 2-м клапане, сторона обзора
Реле давления с позолоченными контактами для 12 – 250 В
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Состав
88029694, 88029695, 88029696
Единица продажи
шт
Артикул производителя
88100550
Точное исполнение

Как выбрать эту модель

VCG 1E20R/20R05F2GNNKR/PP-1/PPPP

Артикул 88100550. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 22 параметров
VCG Тип
Регулятор соотношения газ/воздух с двумя электромагнитными клапанами
1 Размер
1
E Сертификация
Сертифицировано в EU
20 Вход
DN 20 (3/4'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
20 Выход
DN 20 (3/4'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
F2G Модуль 0
Фильтрующий модуль с реле давления DG 40VC..G
GN Модуль 1
1-й клапан с регулятором нулевого давления
N Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
K Напряжение питания
24 В=
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
4 Электрическое подключение 2-го клапана
Штекер для 2 клапанов с ответной частью
X Материал подключения
Установлено
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
1 Принадлежности 2-го клапана со стороны обзора
Реле давления DG 17VC
A Контрольная точка реле давления на 2-м клапане, сторона обзора
Выходное давление
G Тип реле давления на 2-м клапане, сторона обзора
Реле давления с позолоченными контактами для 12 – 250 В
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88100550 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88100550 в ProFi.

  • 88029694 88029694 Карточка пока не опубликована.
  • 88029695 88029695 Карточка пока не опубликована.
  • 88029696 88029696 Карточка пока не опубликована.
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88100550 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
