Kromschroder VCD 1T25N/25N05F4D-100NQGR/PP3-/PPPP — двойной электромагнитный газовый клапан — 88100547

MPN / артикул: 88100547
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88100547
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

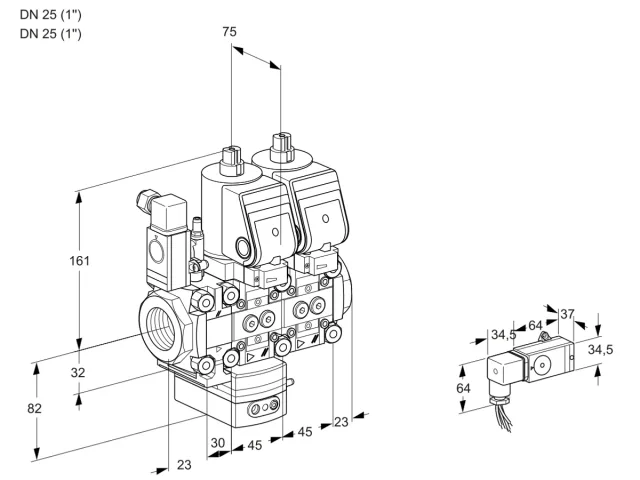

Kromschroder VCD 1T25N/25N05F4D-100NQGR/PP3-/PPPP — двойной электромагнитный газовый клапан — 88100547

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88100547, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88100547
Типообозначение
VCD 1T25N/25N05F4D-100NQGR/PP3-/PPPP
Серия
VCD
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор давления с двумя электромагнитными клапанами
Размер
1
Сертификация
Исполнение T
Вход
DN 25 (1'')
Присоединение входного трубопровода
Внутренняя резьба NPT
Выход
DN 25 (1'')
Присоединение выходного трубопровода
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 0
Фильтрующий модуль с реле давления DG 300VC..G
Модуль 1
1-й клапан с регулятором давления, выходное давление: 35-100 мбар
Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
Расход
Слева направо
Клеммные коробки
Электрическое подключение выполнено
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
Реле давления DG 110VC
Контрольная точка реле давления на 2-м клапане, сторона обзора
Входное давление
Тип реле давления на 2-м клапане, сторона обзора
Реле давления с позолоченными контактами для 12 – 250 В
Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Состав
88029690, 88029683, 88029691
Единица продажи
шт
Артикул производителя
88100547
Точное исполнение

Как выбрать эту модель

VCD 1T25N/25N05F4D-100NQGR/PP3-/PPPP

Артикул 88100547. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 21 параметров
VCD Тип
Регулятор давления с двумя электромагнитными клапанами
1 Размер
1
T Сертификация
Исполнение T
25 Вход
DN 25 (1'')
N Присоединение входного трубопровода
Внутренняя резьба NPT
25 Выход
DN 25 (1'')
N Присоединение выходного трубопровода
Внутренняя резьба NPT
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
F4G Модуль 0
Фильтрующий модуль с реле давления DG 300VC..G
D-100 Модуль 1
1-й клапан с регулятором давления, выходное давление: 35-100 мбар
N Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
G Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения
R Расход
Слева направо
X Клеммные коробки
Электрическое подключение выполнено
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
3 Принадлежности 2-го клапана со стороны обзора
Реле давления DG 110VC
E Контрольная точка реле давления на 2-м клапане, сторона обзора
Входное давление
G Тип реле давления на 2-м клапане, сторона обзора
Реле давления с позолоченными контактами для 12 – 250 В
PP Принадлежности 1-го клапана с тыльной стороны
2 резьбовые заглушки
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88100547 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88100547 в ProFi.

  • 88029690 88029690 Карточка пока не опубликована.
  • 88029683 88029683 Карточка пока не опубликована.
  • 88029691 88029691 Карточка пока не опубликована.
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88100547 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
