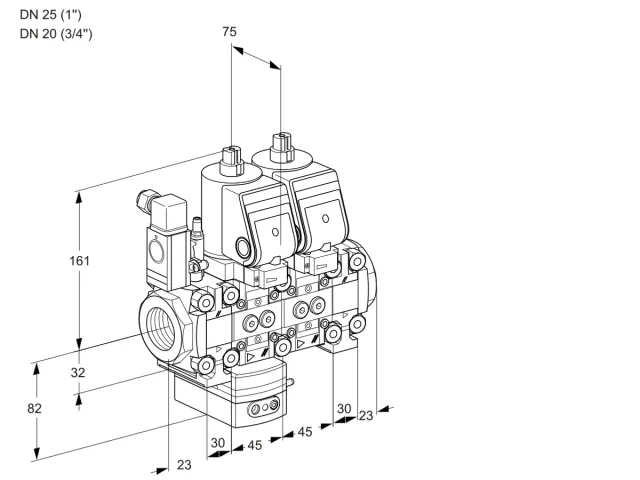

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VCD 1T25N/20N05F1D-50NVQSR/PPPP/PPPP — двойной электромагнитный газовый клапан — 88100531
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.
Технические характеристики
- Код производителя
- 88100531
- Типообозначение
- VCD 1T25N/20N05F1D-50NVQSR/PPPP/PPPP
- Серия
- VCD
- Код ТН ВЭД
- 84814090
- Страна происхождения
- DE
- Тип
- Регулятор давления с двумя электромагнитными клапанами
- Размер
- 1
- Сертификация
- Исполнение T
- Вход
- DN 25 (1'')
- Присоединение входного трубопровода
- Внутренняя резьба NPT
- Выход
- DN 20 (3/4'')
- Присоединение выходного трубопровода
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 500 мбар (7 psig)
- Модуль 0
- Фильтрующий модуль с реле давления DG 17VC
- Модуль 1
- 1-й клапан с регулятором давления, выходное давление: 20-50 мбар
- Модуль 2
- 2-й клапан: быстрое открытие и быстрое закрытие
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности сверху клапана точной регулировки
- Резьбовые заглушки
- Состав
- 88029672, 88029673, 88018139, 88014201
- Единица продажи
- шт
- Артикул производителя
- 88100531
Как выбрать эту модель
VCD 1T25N/20N05F1D-50NVQSR/PPPP/PPPP
Артикул 88100531. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 21 параметров
VCDТип- Регулятор давления с двумя электромагнитными клапанами
1Размер- 1
TСертификация- Исполнение T
25Вход- DN 25 (1'')
NПрисоединение входного трубопровода- Внутренняя резьба NPT
20Выход- DN 20 (3/4'')
NПрисоединение выходного трубопровода- Внутренняя резьба NPT
05Входное давление- Максимальное входное давление pu: 500 мбар (7 psig)
F1Модуль 0- Фильтрующий модуль с реле давления DG 17VC
D-50Модуль 1- 1-й клапан с регулятором давления, выходное давление: 20-50 мбар
NМодуль 2- 2-й клапан: быстрое открытие и быстрое закрытие
VMVМодуль 3- Клапан точной регулировки
QНапряжение питания- 120 В~, 50/60 Гц
SОбратная связь- Сигнализатор закрытого положения и визуальный указатель положения
RРасход- Слева направо
XКлеммные коробки- Электрическое подключение выполнено
PPПринадлежности 1-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 2-го клапана со стороны обзора- 2 резьбовые заглушки
PPПринадлежности 1-го клапана с тыльной стороны- 2 резьбовые заглушки
PPПринадлежности 2-го клапана с тыльной стороны- 2 резьбовые заглушки
PПринадлежности сверху клапана точной регулировки- Резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88100531 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеСостав оборудования
Компоненты, указанные в составе артикула 88100531 в ProFi.
- 88029672 88029672 Карточка пока не опубликована.
- 88029673 88029673 Карточка пока не опубликована.
- 88018139 88018139 Карточка пока не опубликована.
- 88014201 Kromschroder VMV 1-/20N05P — регулятор расхода газа — 88014201
Запчасти по Part Detective
Точная схема запчастей для 88100531 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
