Kromschroder VCD 2E40R/40R05D-100NWSL3/1-PP/PPPP — двойной электромагнитный газовый клапан — 88100372

MPN / артикул: 88100372
Kromschroder

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Производитель автоматикиKromschroder
Артикул88100372
РазделДвойные и комбинированные газовые клапаны
Единицашт

Серия: VCD · Тип оборудования или детали: Регулятор с двойным электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

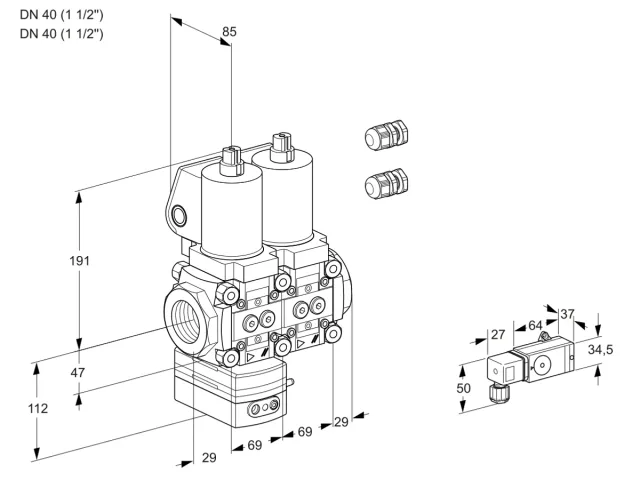

Kromschroder VCD 2E40R/40R05D-100NWSL3/1-PP/PPPP — двойной электромагнитный газовый клапан — 88100372

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для газа, воздуха и биометана. С сигнальной лампой. Степень защиты IP 65. Полностью собран и проверен на герметичность.

Перед заказом проверьте артикул 88100372, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88100372
Типообозначение
VCD 2E40R/40R05D-100NWSL3/1-PP/PPPP
Серия
VCD
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Регулятор давления с двумя электромагнитными клапанами
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Присоединение входного трубопровода
Внутренняя резьба Rp
Выход
DN 40 (1 1/2'')
Присоединение выходного трубопровода
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
Модуль 1
1-й клапан с регулятором давления, выходное давление: 35-100 мбар
Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
Расход
Справа налево
Клеммные коробки
Электрическое подключение выполнено
Электрическое подключение 1-го клапана
Кабельный ввод M20
Электрическое подключение 2-го клапана
Кабельный ввод M20
Материал подключения
В комплекте поставки
Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
Принадлежности 1-го клапана с тыльной стороны
Реле давления DG 17VC
Контрольная точка реле давления на 1-м клапане, тыльная сторона
Входное давление
Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки
Состав
88029511, 88029512
Единица продажи
шт
Артикул производителя
88100372
Точное исполнение

Как выбрать эту модель

VCD 2E40R/40R05D-100NWSL3/1-PP/PPPP

Артикул 88100372. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 22 параметров
VCD Тип
Регулятор давления с двумя электромагнитными клапанами
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
R Присоединение входного трубопровода
Внутренняя резьба Rp
40 Выход
DN 40 (1 1/2'')
R Присоединение выходного трубопровода
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар (7 psig)
D-100 Модуль 1
1-й клапан с регулятором давления, выходное давление: 35-100 мбар
N Модуль 2
2-й клапан: быстрое открытие и быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
S Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения
L Расход
Справа налево
X Клеммные коробки
Электрическое подключение выполнено
3 Электрическое подключение 1-го клапана
Кабельный ввод M20
3 Электрическое подключение 2-го клапана
Кабельный ввод M20
B Материал подключения
В комплекте поставки
PP Принадлежности 1-го клапана со стороны обзора
2 резьбовые заглушки
PP Принадлежности 2-го клапана со стороны обзора
2 резьбовые заглушки
1 Принадлежности 1-го клапана с тыльной стороны
Реле давления DG 17VC
E Контрольная точка реле давления на 1-м клапане, тыльная сторона
Входное давление
PP Принадлежности 2-го клапана с тыльной стороны
2 резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Для 88100372 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.

Запросить сравнение
Устройство изделия

Состав оборудования

Компоненты, указанные в составе артикула 88100372 в ProFi.

  • 88029511 88029511 Карточка пока не опубликована.
  • 88029512 88029512 Карточка пока не опубликована.
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88100372 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
