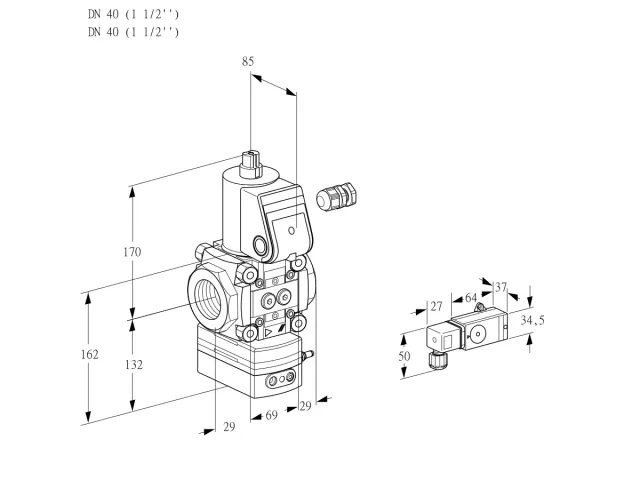

Kromschroder VAV 240R/NWAE — регулятор соотношения газ/воздух — 88034596
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.
Серия: VAV · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.
Технические характеристики
- Код производителя
- 88034596
- Типообозначение
- VAV 240R/NWAE
- Серия
- VAV
- Код ТН ВЭД
- 84818059
- Страна происхождения
- DE
- Тип
- Регулятор переменного соотношения воздух/газ с электромагнитным клапаном
- Размер
- 2
- Сертификация
- Сертифицировано в EU
- Вход
- DN 40 (1 1/2'')
- Выход
- DN 40 (1 1/2'')
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Электрическое подключение
- Кабельный ввод M20
- Седло клапана
- Обычное исполнение
- Комплект подключения psa и psc
- обжимной фитинг
- Принадлежности справа
- Реле давления, 5-40 мбар, позолоченные контакты для 12-250 В
- Контрольная точка правого реле давления
- Входное давление
- Принадлежности слева
- 2 резьбовые заглушки
- Диаметр сопла управляющего давления воздуха psa
- 0.5 мм
- Диаметр сопла давления в камере сгорания psc
- 0.5 мм
- Единица продажи
- шт
- Артикул производителя
- 88034596
Как выбрать эту модель
VAV 240R/NWAE
Артикул 88034596. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 16 параметров
VAVТип- Регулятор переменного соотношения воздух/газ с электромагнитным клапаном
2Размер- 2
EСертификация- Сертифицировано в EU
40Вход- DN 40 (1 1/2'')
/40Выход- DN 40 (1 1/2'')
RПрисоединение к трубопроводу- Внутренняя резьба Rp
/NХарактер открытия- Быстрое открытие, быстрое закрытие
WНапряжение питания- 230 В~, 50/60 Гц
3Электрическое подключение- Кабельный ввод M20
AСедло клапана- Обычное исполнение
EКомплект подключения psa и psc- обжимной фитинг
DG 40/VC1-6WGПринадлежности справа- Реле давления, 5-40 мбар, позолоченные контакты для 12-250 В
EКонтрольная точка правого реле давления- Входное давление
ASПринадлежности слева- 2 резьбовые заглушки
0,5Диаметр сопла управляющего давления воздуха psa- 0.5 мм
0,5Диаметр сопла давления в камере сгорания psc- 0.5 мм
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88034596 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеЗапчасти по Part Detective
Перечень для артикула 88034596: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.
Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.
Редакция: не обозначена производителемСхема E5141 · Позиций: 15
VAV 240R/NWAE
- Поз.2Кол-во1
- Поз.3Кол-во2
- Поз.474921998Сетчатый фильтр VA2 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.5Кол-во1
- Поз.674923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.774923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.874921996Кабельный ввод M20 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.974922393Kromschroder Штекер, 2+PE, с ответной частью VA1-3 /B — запасная часть или принадлежность — 74922393Кол-во1
- Поз.10Кол-во1
- Поз.1274923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликованаКол-во1
- Поз.1474922944Резьбовая заглушка M20 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.15Кол-во1
- Поз.1674923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1774924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1874924979Комплект уплотнений VCS 2 /BЗапросить деталь · карточка пока не опубликованаКол-во1
Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.
