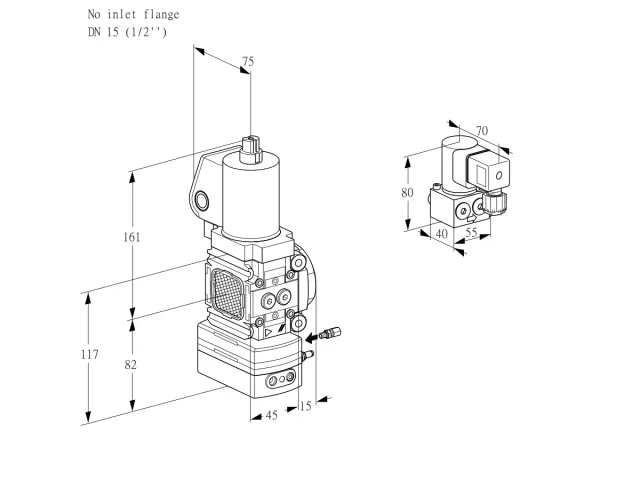

Kromschroder VAG 1-/15R/NQGLBE — регулятор соотношения газ/воздух — 88034564
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.
Серия: VAG · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.
Технические характеристики
- Код производителя
- 88034564
- Типообозначение
- VAG 1-/15R/NQGLBE
- Серия
- VAG
- Код ТН ВЭД
- 84818059
- Страна происхождения
- DE
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- Без входного фланца
- Выход
- DN 15 (1/2'')
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор положения для 24 В и визуальный указатель: слева
- Оснащение справа от клеммной коробки
- Выбивное отверстие к другому клапану
- Седло клапана
- Пониженное значение
- Комплект подключения управляющего давления воздуха psa
- 1 обжимной фитинг, 2 точки измерения давления pd и psa
- Принадлежности справа
- Байпасный клапан, DN 8, 120 В AC, ответная часть разъёма, регулировка расхода
- Принадлежности слева
- 2 резьбовые заглушки
- Единица продажи
- шт
- Артикул производителя
- 88034564
Как выбрать эту модель
VAG 1-/15R/NQGLBE
Артикул 88034564. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 14 параметров
VAGТип- Регулятор соотношения газ/воздух с электромагнитным клапаном
1Размер- 1
EСертификация- Сертифицировано в EU
-Вход- Без входного фланца
/15Выход- DN 15 (1/2'')
RПрисоединение к трубопроводу- Внутренняя резьба Rp
/NХарактер открытия- Быстрое открытие, быстрое закрытие
QНапряжение питания- 120 В~, 50/60 Гц
GLОбратная связь- Сигнализатор положения для 24 В и визуальный указатель: слева
4Оснащение справа от клеммной коробки- Выбивное отверстие к другому клапану
BСедло клапана- Пониженное значение
EКомплект подключения управляющего давления воздуха psa- 1 обжимной фитинг, 2 точки измерения давления pd и psa
VBY 8IQ6L-REDПринадлежности справа- Байпасный клапан, DN 8, 120 В AC, ответная часть разъёма, регулировка расхода
ASПринадлежности слева- 2 резьбовые заглушки
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88034564 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеЗапчасти по Part Detective
Перечень для артикула 88034564: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.
Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.
Редакция: не обозначена производителемСхема E5140 · Позиций: 16
VAG 1-/15R/NQGLBE
- Поз.2Кол-во1
- Поз.374921992Комплект крепления фланца VA1 /BЗапросить деталь · карточка пока не опубликованаКол-во2
- Поз.474921997Сетчатый фильтр VA1 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.5Кол-во1
- Поз.674923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.774923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.874921996Кабельный ввод M20 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.974922393Kromschroder Штекер, 2+PE, с ответной частью VA1-3 /B — запасная часть или принадлежность — 74922393Кол-во1
- Поз.9Кол-во1
- Поз.974922394Kromschroder Штекер, 3+PE, с ответной частью VC1 /B — запасная часть или принадлежность — 74922394Кол-во1
- Поз.1274923279Колпачок VA1 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1474922944Резьбовая заглушка M20 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1574921505FLV 115R /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1674924687Крышка клеммной коробки VA1..с 06/14 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.17Кол-во1
- Поз.1874924978Комплект уплотнений VCS 1 /BЗапросить деталь · карточка пока не опубликованаКол-во1
Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.
