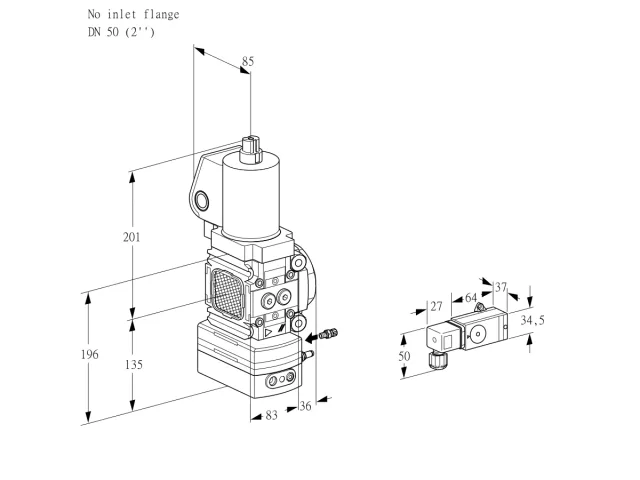

Kromschroder VAG 3-/50R/NQSLAK — регулятор соотношения газ/воздух — 88033202
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.
Серия: VAG · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.
Технические характеристики
- Код производителя
- 88033202
- Типообозначение
- VAG 3-/50R/NQSLAK
- Серия
- VAG
- Код ТН ВЭД
- 84818059
- Страна происхождения
- DE
- Тип
- Регулятор соотношения газ/воздух с электромагнитным клапаном
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- Без входного фланца
- Выход
- DN 50 (2'')
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор положения и визуальный указатель: слева
- Оснащение справа от клеммной коробки
- Выбивное отверстие к другому клапану
- Седло клапана
- Обычное исполнение
- Комплект подключения управляющего давления воздуха psa
- 1 штуцер для пластиковой трубки, 2 резьбовые заглушки
- Принадлежности справа
- 2 резьбовые заглушки
- Принадлежности слева
- Реле давления, 100-300 мбар
- Контрольная точка левого реле давления
- Выходное давление
- Единица продажи
- шт
- Артикул производителя
- 88033202
Как выбрать эту модель
VAG 3-/50R/NQSLAK
Артикул 88033202. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 15 параметров
VAGТип- Регулятор соотношения газ/воздух с электромагнитным клапаном
3Размер- 3
EСертификация- Сертифицировано в EU
-Вход- Без входного фланца
/50Выход- DN 50 (2'')
RПрисоединение к трубопроводу- Внутренняя резьба Rp
/NХарактер открытия- Быстрое открытие, быстрое закрытие
QНапряжение питания- 120 В~, 50/60 Гц
SLОбратная связь- Сигнализатор положения и визуальный указатель: слева
4Оснащение справа от клеммной коробки- Выбивное отверстие к другому клапану
AСедло клапана- Обычное исполнение
KКомплект подключения управляющего давления воздуха psa- 1 штуцер для пластиковой трубки, 2 резьбовые заглушки
ASПринадлежности справа- 2 резьбовые заглушки
DG 300/VC1-6WПринадлежности слева- Реле давления, 100-300 мбар
AКонтрольная точка левого реле давления- Выходное давление
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88033202 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеЗапчасти по Part Detective
Перечень для артикула 88033202: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.
Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.
Редакция: не обозначена производителемСхема E5140 · Позиций: 16
VAG 3-/50R/NQSLAK
- Поз.2Кол-во1
- Поз.3Кол-во2
- Поз.474921999Сетчатый фильтр VA3 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.5Кол-во1
- Поз.674923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.774923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.874921996Кабельный ввод M20 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.974922393Kromschroder Штекер, 2+PE, с ответной частью VA1-3 /B — запасная часть или принадлежность — 74922393Кол-во1
- Поз.9Кол-во1
- Поз.974922395Kromschroder Штекер, 3+PE, с ответной частью VC2-3 /B — запасная часть или принадлежность — 74922395Кол-во1
- Поз.1274923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликованаКол-во1
- Поз.1474922944Резьбовая заглушка M20 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.15Кол-во1
- Поз.1674923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1774924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.18Кол-во1
Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.
Документация
Не нашли точную модель?
На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.
