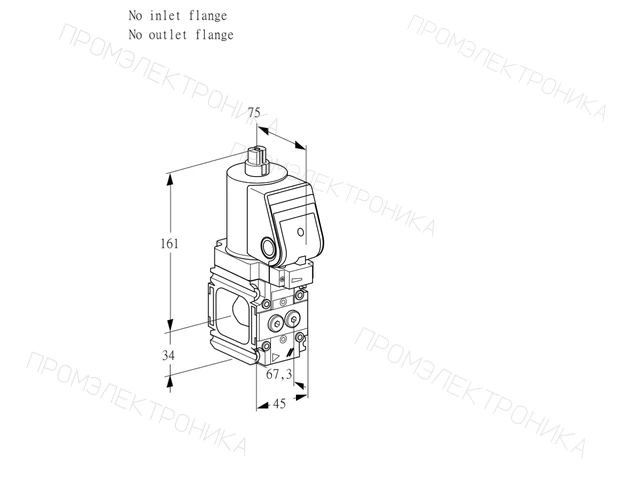

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAN 1T-/NQGR · 3D-модель
Kromschroder · Клапаны valVario с регулированием

Kromschroder VAN 1T-/NQGR — регулятор нулевого давления — 88033117

MPN / артикул: 88033117
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88033117
РазделКлапаны valVario с регулированием
Единицашт

Серия: VAN · Тип оборудования или детали: Электромагнитный сбросной клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования5 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAN 1T-/NQGR — регулятор нулевого давления — 88033117

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88033117, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88033117
Типообозначение
VAN 1T-/NQGR
Серия
VAN
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный сбросной клапан, открытый без напряжения
Размер
1
Сертификация
Исполнение для США
Вход
Без входного фланца
Выход
Без выходного фланца
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Единица продажи
шт
Артикул производителя
88033117
Точное исполнение

Как выбрать эту модель

VAN 1T-/NQGR

Артикул 88033117. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 10 параметров
VAN Тип
Электромагнитный сбросной клапан, открытый без напряжения
1 Размер
1
T Сертификация
Исполнение для США
- Вход
Без входного фланца
/- Выход
Без выходного фланца
/N Характер открытия
Быстрое открытие, быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
GR Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа
AS Принадлежности справа
2 резьбовые заглушки
AS Принадлежности слева
2 резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88033117

VAN 1T-/NQSR

88014039
Отличий: 1
Обратная связь
Эта модель · 88033117Сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа
88014039Сигнализатор закрытого положения и визуальный указатель положения, справа
Совпадающие параметры · 9
Тип
Электромагнитный сбросной клапан, открытый без напряжения
Размер
1
Сертификация
Исполнение для США
Вход
Без входного фланца
Выход
Без выходного фланца
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сравнение с 88033117

VAN 1T-/NQSL

88031060
Отличий: 1
Обратная связь
Эта модель · 88033117Сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа
88031060Сигнализатор закрытого положения и визуальный указатель положения, слева
Совпадающие параметры · 9
Тип
Электромагнитный сбросной клапан, открытый без напряжения
Размер
1
Сертификация
Исполнение для США
Вход
Без входного фланца
Выход
Без выходного фланца
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сравнение с 88033117

VAN 2T-/NQGR

88033021
Отличий: 1
Размер
Эта модель · 880331171
880330212
Совпадающие параметры · 9
Тип
Электромагнитный сбросной клапан, открытый без напряжения
Сертификация
Исполнение для США
Вход
Без входного фланца
Выход
Без выходного фланца
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88033117: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 9

VAN 1T-/NQGR

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.3
    74921992Комплект крепления фланца VA1 /BЗапросить деталь · карточка пока не опубликована
    Кол-во2
  3. Поз.6
    74921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  4. Поз.7
    74926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.12Кол-во1
  6. Поз.14Кол-во1
  7. Поз.16
    74924687Крышка клеммной коробки VA1..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  8. Поз.17Кол-во1
  9. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAN (RU)RU · PDF на prom-elec.com · ред. 02-26 · 2026-04-02
VAN (EN)EN · PDF на prom-elec.com · ред. 02-26 · 2026-03-20
VAN (EN)EN · PDF на prom-elec.com · ред. 02-26 · 2026-03-20
VAN 1-2 FM Approvals - Certificate of Compliance (EN)EN · PDF на prom-elec.com · ред. 00 · 2026-03-17
VAN 1-2 CSA Standard - Certificate of Compliance (EN)EN · PDF на prom-elec.com · ред. 00 · 2026-03-17
