Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAN 240R/NKGL · 3D-модель
Kromschroder · Клапаны valVario с регулированием

Kromschroder VAN 240R/NKGL — регулятор нулевого давления — 88032089

MPN / артикул: 88032089
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88032089
РазделКлапаны valVario с регулированием
Единицашт

Серия: VAN · Тип оборудования или детали: Электромагнитный сбросной клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

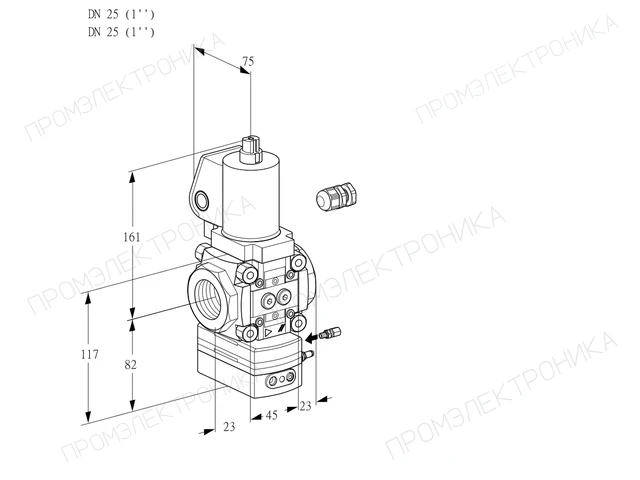

Kromschroder VAN 240R/NKGL — регулятор нулевого давления — 88032089

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88032089, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88032089
Типообозначение
VAN 240R/NKGL
Серия
VAN
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный сбросной клапан, открытый без напряжения
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
24 В DC
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
Электрическое подключение
Штекер с ответной частью
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Единица продажи
шт
Артикул производителя
88032089
Точное исполнение

Как выбрать эту модель

VAN 240R/NKGL

Артикул 88032089. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 12 параметров
VAN Тип
Электромагнитный сбросной клапан, открытый без напряжения
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
/40 Выход
DN 40 (1 1/2'')
R Присоединение к трубопроводу
Внутренняя резьба Rp
/N Характер открытия
Быстрое открытие, быстрое закрытие
K Напряжение питания
24 В=
GL Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
1 Электрическое подключение
Штекер с ответной частью
AS Принадлежности справа
2 резьбовые заглушки
AS Принадлежности слева
2 резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88032089

VAN 240R/NKSR

88012181
Отличий: 1
Обратная связь
Эта модель · 88032089Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
88012181Сигнализатор закрытого положения и визуальный указатель положения, справа
Совпадающие параметры · 11
Тип
Электромагнитный сбросной клапан, открытый без напряжения
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
24 В=
Электрическое подключение
Штекер с ответной частью
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сравнение с 88032089

VAN 240R/NWGL

88015653
Отличий: 1
Напряжение питания
Эта модель · 8803208924 В=
88015653230 В~, 50/60 Гц
Совпадающие параметры · 11
Тип
Электромагнитный сбросной клапан, открытый без напряжения
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
Электрическое подключение
Штекер с ответной частью
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сравнение с 88032089

VAN 240R/NKSR

88012169
Отличий: 2
Обратная связь
Эта модель · 88032089Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
88012169Сигнализатор закрытого положения и визуальный указатель положения, справа
Электрическое подключение
Эта модель · 88032089Штекер с ответной частью
88012169Кабельный ввод M20
Совпадающие параметры · 10
Тип
Электромагнитный сбросной клапан, открытый без напряжения
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
24 В=
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88032089: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 14

VAN 240R/NKGL

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.3Кол-во2
  3. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  4. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  5. Поз.8Кол-во1
  6. Поз.9Кол-во1
  7. Поз.9Кол-во1
  8. Поз.10Кол-во1
  9. Поз.12
    74923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликована
    Кол-во1
  10. Поз.14Кол-во1
  11. Поз.15Кол-во1
  12. Поз.16
    74923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  13. Поз.17
    74924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  14. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAN (RU)RU · PDF на prom-elec.com · ред. 02-26 · 2026-04-02
VAN (EN)EN · PDF на prom-elec.com · ред. 02-26 · 2026-03-20
VAN (EN)EN · PDF на prom-elec.com · ред. 02-26 · 2026-03-20
