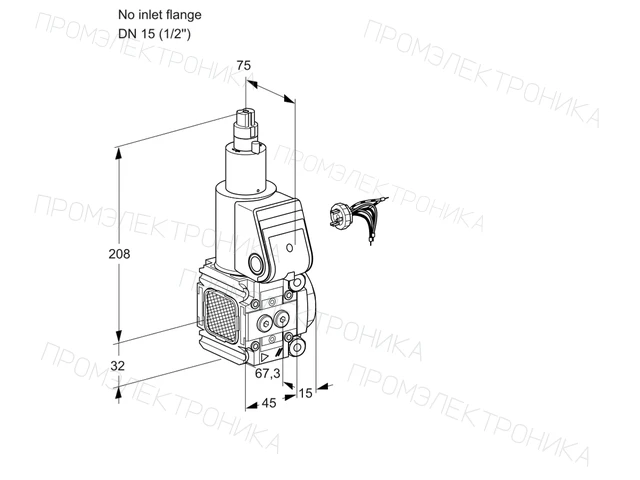

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAS 115/-R/NWSL · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 115/-R/NWSL — электромагнитный газовый клапан — 88032009

MPN / артикул: 88032009
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88032009
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAS 115/-R/NWSL — электромагнитный газовый клапан — 88032009

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88032009, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88032009
Типообозначение
VAS 115/-R/NWSL
Серия
VAS
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 15 (1/2'')
Выход
Без выходного фланца
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Выбивное отверстие к другому клапану
Оснащение справа от клеммной коробки
Кабельный ввод M20
Принадлежности справа
2 точки измерения давления pu и pd
Принадлежности слева
2 точки измерения давления pu и pd
Единица продажи
шт
Артикул производителя
88032009
Точное исполнение

Как выбрать эту модель

VAS 115/-R/NWSL

Артикул 88032009. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 15 параметров
VAS Тип
Электромагнитный газовый клапан
1 Размер
1
E Сертификация
Сертифицировано в EU
15 Вход
DN 15 (1/2'')
/- Выход
Без выходного фланца
R Присоединение к трубопроводу
Внутренняя резьба Rp
/N Характер открытия
Быстрое открытие, быстрое закрытие
D Регулировка расхода
С регулировкой расхода
W Напряжение питания
230 В~, 50/60 Гц
SL Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
3 Электрическое подключение
Кабельный ввод M20
4 Оснащение слева от клеммной коробки
Выбивное отверстие к другому клапану
1 Оснащение справа от клеммной коробки
Кабельный ввод M20
AM Принадлежности справа
2 точки измерения давления pu и pd
AM Принадлежности слева
2 точки измерения давления pu и pd

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88032009

VAS 115/-R/NWSL

88032863
Отличий: 1
Оснащение слева от клеммной коробки
Эта модель · 88032009Выбивное отверстие к другому клапану
88032863Кабельный ввод M20
Совпадающие параметры · 14
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 15 (1/2'')
Выход
Без выходного фланца
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Электрическое подключение
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Принадлежности справа
2 точки измерения давления pu и pd
Принадлежности слева
2 точки измерения давления pu и pd
Сравнение с 88032009

VAS 125/-R/NWSL

88015926
Отличий: 2
Вход
Эта модель · 88032009DN 15 (1/2'')
88015926DN 25 (1'')
Оснащение слева от клеммной коробки
Эта модель · 88032009Выбивное отверстие к другому клапану
88015926Кабельный ввод M20
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Сертифицировано в EU
Выход
Без выходного фланца
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Электрическое подключение
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Принадлежности справа
2 точки измерения давления pu и pd
Принадлежности слева
2 точки измерения давления pu и pd
Сравнение с 88032009

VAS 115/-R/NWSL

88030049
Отличий: 2
Принадлежности справа
Эта модель · 880320092 точки измерения давления pu и pd
880300492 резьбовые заглушки
Принадлежности слева
Эта модель · 880320092 точки измерения давления pu и pd
880300492 резьбовые заглушки
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Сертифицировано в EU
Вход
DN 15 (1/2'')
Выход
Без выходного фланца
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Выбивное отверстие к другому клапану
Оснащение справа от клеммной коробки
Кабельный ввод M20
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88032009: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 16

VAS 115/-R/NWSL

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.3
    74921992Комплект крепления фланца VA1 /BЗапросить деталь · карточка пока не опубликована
    Кол-во2
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.9Кол-во1
  10. Поз.9Кол-во1
  11. Поз.10Кол-во1
  12. Поз.12Кол-во1
  13. Поз.14Кол-во1
  14. Поз.16
    74924687Крышка клеммной коробки VA1..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  15. Поз.17Кол-во1
  16. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
VAS 1-3 (CSA Standard) (DE, EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
