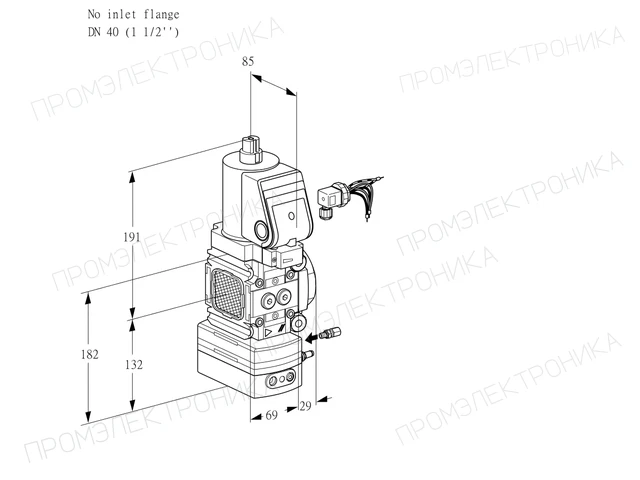

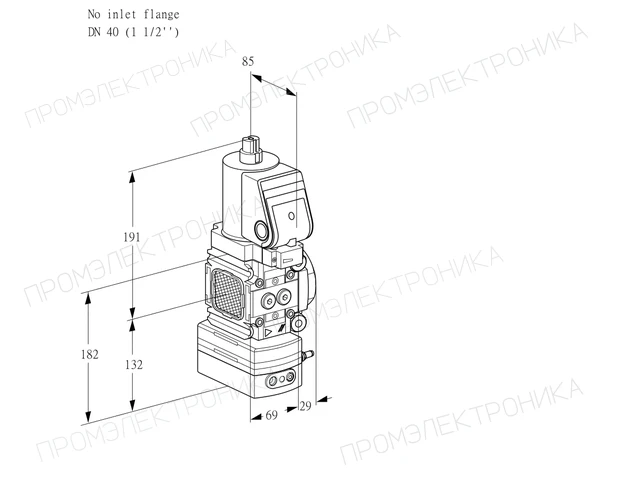

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.
Kromschroder VAH 2T-/40N/NQSRAA — регулятор расхода газа — 88029928
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.
Серия: VAH · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.
Технические характеристики
- Код производителя
- 88029928
- Типообозначение
- VAH 2T-/40N/NQSRAA
- Серия
- VAH
- Код ТН ВЭД
- 84818059
- Страна происхождения
- DE
- Тип
- Регулятор расхода с электромагнитным клапаном
- Размер
- 2
- Сертификация
- Сертифицировано UL
- Вход
- Без входного фланца
- Выход
- DN 40 (1 1/2'')
- Присоединение к трубопроводу
- Внутренняя резьба NPT
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор положения и визуальный указатель: справа
- Оснащение слева от клеммной коробки
- Выбивное отверстие к другому клапану
- Седло клапана
- Обычное исполнение
- Комплект подключения управляющего давления воздуха psa
- 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
- Принадлежности справа
- 2 резьбовые заглушки
- Принадлежности слева
- Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1
- Единица продажи
- шт
- Артикул производителя
- 88029928
Как выбрать эту модель
VAH 2T-/40N/NQSRAA
Артикул 88029928. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 14 параметров
VAHТип- Регулятор расхода с электромагнитным клапаном
2Размер- 2
TСертификация- Сертифицировано UL
-Вход- Без входного фланца
/40Выход- DN 40 (1 1/2'')
NПрисоединение к трубопроводу- Внутренняя резьба NPT
/NХарактер открытия- Быстрое открытие, быстрое закрытие
QНапряжение питания- 120 В~, 50/60 Гц
SRОбратная связь- Сигнализатор положения и визуальный указатель: справа
4Оснащение слева от клеммной коробки- Выбивное отверстие к другому клапану
AСедло клапана- Обычное исполнение
AКомплект подключения управляющего давления воздуха psa- 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa
ASПринадлежности справа- 2 резьбовые заглушки
BПринадлежности слева- Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88029928 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеЗапчасти по Part Detective
Перечень для артикула 88029928: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.
Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.
Редакция: не обозначена производителемСхема E5170 · Позиций: 12
VAH 2T-/40N/NQSRAA
- Поз.2Кол-во1
- Поз.3Кол-во2
- Поз.474921998Сетчатый фильтр VA2 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.5Кол-во1
- Поз.674921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.774926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1274923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликованаКол-во1
- Поз.1474922944Резьбовая заглушка M20 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.15Кол-во1
- Поз.1674923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1774924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1874924979Комплект уплотнений VCS 2 /BЗапросить деталь · карточка пока не опубликованаКол-во1
Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.
