Kromschroder · Клапаны valVario с регулированием

Kromschroder VAG 240R/NWAK — регулятор соотношения газ/воздух — 88029479

MPN / артикул: 88029479
Kromschroder

Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88029479
РазделКлапаны valVario с регулированием
Единицашт

Серия: VAG · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно

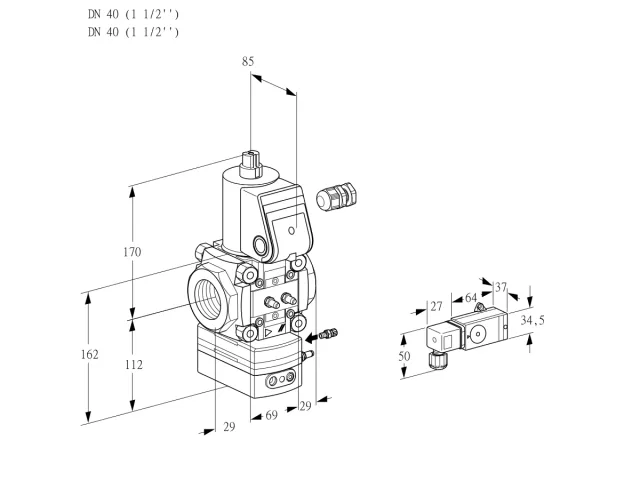

Фото товара

Kromschroder VAG 240R/NWAK — регулятор соотношения газ/воздух — 88029479

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88029479, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88029479
Типообозначение
VAG 240R/NWAK
Серия
VAG
Код ТН ВЭД
84818059
Страна происхождения
DE
Тип
Регулятор соотношения газ/воздух с электромагнитным клапаном
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Седло клапана
Обычное исполнение
Комплект подключения управляющего давления воздуха psa
1 штуцер для пластиковой трубки, 2 резьбовые заглушки
Принадлежности справа
2 точки измерения давления pu и pd
Принадлежности слева
Реле давления, 5-40 мбар
Контрольная точка левого реле давления
Входное давление
Единица продажи
шт
Артикул производителя
88029479
Точное исполнение

Как выбрать эту модель

VAG 240R/NWAK

Артикул 88029479. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
VAG Тип
Регулятор соотношения газ/воздух с электромагнитным клапаном
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
/40 Выход
DN 40 (1 1/2'')
R Присоединение к трубопроводу
Внутренняя резьба Rp
/N Характер открытия
Быстрое открытие, быстрое закрытие
W Напряжение питания
230 В~, 50/60 Гц
3 Электрическое подключение
Кабельный ввод M20
A Седло клапана
Обычное исполнение
K Комплект подключения управляющего давления воздуха psa
1 штуцер для пластиковой трубки, 2 резьбовые заглушки
AM Принадлежности справа
2 точки измерения давления pu и pd
DG 40/VC1-6W Принадлежности слева
Реле давления, 5-40 мбар
E Контрольная точка левого реле давления
Входное давление

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88029479

VAG 240R/NWAE

88028194
Отличий: 2
Комплект подключения управляющего давления воздуха psa
Эта модель · 880294791 штуцер для пластиковой трубки, 2 резьбовые заглушки
880281941 обжимной фитинг, 2 точки измерения давления pd и psa
Принадлежности справа
Эта модель · 880294792 точки измерения давления pu и pd
88028194Сторона: справа (по направлению потока), предусмотрена для байпасного клапана VAS 1
Совпадающие параметры · 12
Тип
Регулятор соотношения газ/воздух с электромагнитным клапаном
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Седло клапана
Обычное исполнение
Принадлежности слева
Реле давления, 5-40 мбар
Контрольная точка левого реле давления
Входное давление
Сравнение с 88029479

VAG 240R/NWAE

88004747
Отличий: 3
Комплект подключения управляющего давления воздуха psa
Эта модель · 880294791 штуцер для пластиковой трубки, 2 резьбовые заглушки
880047471 обжимной фитинг, 2 точки измерения давления pd и psa
Принадлежности справа
Эта модель · 880294792 точки измерения давления pu и pd
880047472 резьбовые заглушки
Принадлежности слева
Эта модель · 88029479Реле давления, 5-40 мбар
88004747Реле давления, 30-110 мбар
Совпадающие параметры · 11
Тип
Регулятор соотношения газ/воздух с электромагнитным клапаном
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Седло клапана
Обычное исполнение
Контрольная точка левого реле давления
Входное давление
Сравнение с 88029479

VAG 2-/40R/NWAE

88005946
Отличий: 3
Вход
Эта модель · 88029479DN 40 (1 1/2'')
88005946Без входного фланца
Комплект подключения управляющего давления воздуха psa
Эта модель · 880294791 штуцер для пластиковой трубки, 2 резьбовые заглушки
880059461 обжимной фитинг, 2 точки измерения давления pd и psa
Принадлежности справа
Эта модель · 880294792 точки измерения давления pu и pd
880059462 резьбовые заглушки
Совпадающие параметры · 11
Тип
Регулятор соотношения газ/воздух с электромагнитным клапаном
Размер
2
Сертификация
Сертифицировано в EU
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Седло клапана
Обычное исполнение
Принадлежности слева
Реле давления, 5-40 мбар
Контрольная точка левого реле давления
Входное давление
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88029479: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5140 · Позиций: 15

VAG 240R/NWAK

Схема запчастей E5140: VAG 1-3
E5140 · VAG 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.3Кол-во2
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.10Кол-во1
  10. Поз.12
    74923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликована
    Кол-во1
  11. Поз.14Кол-во1
  12. Поз.15Кол-во1
  13. Поз.16
    74923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  14. Поз.17
    74924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  15. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU)RU · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 05-24 · 2024-05-16
VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-08
