Kromschroder VAS 1T15/20N/NQGL — электромагнитный газовый клапан — 88029118

MPN / артикул: 88029118
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88029118
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

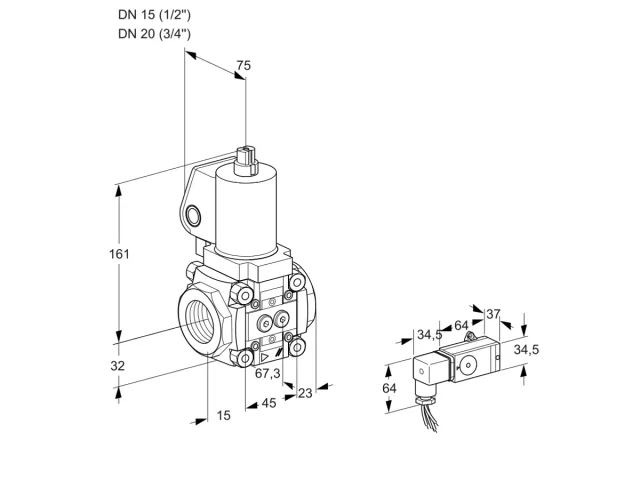

Kromschroder VAS 1T15/20N/NQGL — электромагнитный газовый клапан — 88029118

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88029118, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88029118
Типообозначение
VAS 1T15/20N/NQGL
Серия
VAS
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Исполнение для США
Вход
DN 15 (1/2'')
Выход
DN 20 (3/4'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
Принадлежности справа
Реле давления, 30-110 мбар, позолоченные контакты для 12-250 В
Контрольная точка правого реле давления
Выходное давление
Принадлежности слева
2 резьбовые заглушки
Единица продажи
шт
Артикул производителя
88029118
Точное исполнение

Как выбрать эту модель

VAS 1T15/20N/NQGL

Артикул 88029118. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 13 параметров
VAS Тип
Электромагнитный газовый клапан
1 Размер
1
T Сертификация
Исполнение для США
15 Вход
DN 15 (1/2'')
/20 Выход
DN 20 (3/4'')
N Присоединение к трубопроводу
Внутренняя резьба NPT
/N Характер открытия
Быстрое открытие, быстрое закрытие
D Регулировка расхода
С регулировкой расхода
Q Напряжение питания
120 В~, 50/60 Гц
GL Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
DG 110/VT1-2WG Принадлежности справа
Реле давления, 30-110 мбар, позолоченные контакты для 12-250 В
A Контрольная точка правого реле давления
Выходное давление
AS Принадлежности слева
2 резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88029118

VAS 1T20N/NQSR

88006174
Отличий: 3
Вход
Эта модель · 88029118DN 15 (1/2'')
88006174DN 20 (3/4'')
Обратная связь
Эта модель · 88029118Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
88006174Сигнализатор закрытого положения и визуальный указатель положения, справа
Принадлежности справа
Эта модель · 88029118Реле давления, 30-110 мбар, позолоченные контакты для 12-250 В
88006174Реле давления, 30-110 мбар
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Исполнение для США
Выход
DN 20 (3/4'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
120 В~, 50/60 Гц
Контрольная точка правого реле давления
Выходное давление
Принадлежности слева
2 резьбовые заглушки
Сравнение с 88029118

VAS 1T15/-N/NQGL

88006704
Отличий: 3
Выход
Эта модель · 88029118DN 20 (3/4'')
88006704Без выходного фланца
Принадлежности справа
Эта модель · 88029118Реле давления, 30-110 мбар, позолоченные контакты для 12-250 В
88006704Реле давления, 2-17 мбар, позолоченные контакты для 12-250 В
Контрольная точка правого реле давления
Эта модель · 88029118Выходное давление
88006704Входное давление
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Исполнение для США
Вход
DN 15 (1/2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
Принадлежности слева
2 резьбовые заглушки
Сравнение с 88029118

VAS 1T15N/NQGR

88016997
Отличий: 3
Выход
Эта модель · 88029118DN 20 (3/4'')
88016997DN 15 (1/2'')
Обратная связь
Эта модель · 88029118Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
88016997Сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа
Принадлежности слева
Эта модель · 880291182 резьбовые заглушки
880169972 точки измерения давления pu и pd
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Исполнение для США
Вход
DN 15 (1/2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
120 В~, 50/60 Гц
Принадлежности справа
Реле давления, 30-110 мбар, позолоченные контакты для 12-250 В
Контрольная точка правого реле давления
Выходное давление
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88029118: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 13

VAS 1T15/20N/NQGL

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.3
    74921992Комплект крепления фланца VA1 /BЗапросить деталь · карточка пока не опубликована
    Кол-во2
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.10Кол-во1
  8. Поз.12Кол-во1
  9. Поз.14Кол-во1
  10. Поз.15Кол-во1
  11. Поз.16
    74924687Крышка клеммной коробки VA1..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  12. Поз.17Кол-во1
  13. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
VAS 1-3 (CSA Standard) (DE, EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
