Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 3-/50F/NW — электромагнитный газовый клапан — 88028104

MPN / артикул: 88028104
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88028104
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

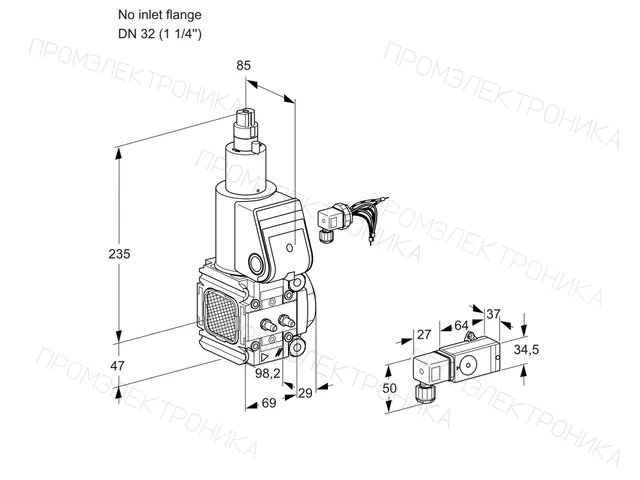

Kromschroder VAS 3-/50F/NW — электромагнитный газовый клапан — 88028104

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88028104, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88028104
Типообозначение
VAS 3-/50F/NW
Серия
VAS
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
DN 50 (2'')
Присоединение к трубопроводу
Фланец по ISO 7005
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Принадлежности справа
Реле давления, 5-40 мбар
Контрольная точка правого реле давления
Входное давление
Принадлежности слева
Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1
Единица продажи
шт
Артикул производителя
88028104
Точное исполнение

Как выбрать эту модель

VAS 3-/50F/NW

Артикул 88028104. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 13 параметров
VAS Тип
Электромагнитный газовый клапан
3 Размер
3
E Сертификация
Сертифицировано в EU
- Вход
Без входного фланца
/50 Выход
DN 50 (2'')
F Присоединение к трубопроводу
Фланец по ISO 7005
/N Характер открытия
Быстрое открытие, быстрое закрытие
D Регулировка расхода
С регулировкой расхода
W Напряжение питания
230 В~, 50/60 Гц
3 Электрическое подключение
Кабельный ввод M20
DG 40/VC1-6W Принадлежности справа
Реле давления, 5-40 мбар
E Контрольная точка правого реле давления
Входное давление
B Принадлежности слева
Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88028104

VAS 3-/50R/NW

88028107
Отличий: 1
Присоединение к трубопроводу
Эта модель · 88028104Фланец по ISO 7005
88028107Внутренняя резьба Rp
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
DN 50 (2'')
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Принадлежности справа
Реле давления, 5-40 мбар
Контрольная точка правого реле давления
Входное давление
Принадлежности слева
Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1
Сравнение с 88028104

VAS 3-/50R/NW

88011589
Отличий: 2
Присоединение к трубопроводу
Эта модель · 88028104Фланец по ISO 7005
88011589Внутренняя резьба Rp
Принадлежности слева
Эта модель · 88028104Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1
880115892 резьбовые заглушки
Совпадающие параметры · 11
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
DN 50 (2'')
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Принадлежности справа
Реле давления, 5-40 мбар
Контрольная точка правого реле давления
Входное давление
Сравнение с 88028104

VAS 3-/50F/NW

88023934
Отличий: 2
Принадлежности справа
Эта модель · 88028104Реле давления, 5-40 мбар
88023934Реле давления, 30-110 мбар
Принадлежности слева
Эта модель · 88028104Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1
880239342 резьбовые заглушки
Совпадающие параметры · 11
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
DN 50 (2'')
Присоединение к трубопроводу
Фланец по ISO 7005
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Контрольная точка правого реле давления
Входное давление
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88028104: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 14

VAS 3-/50F/NW

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.3Кол-во2
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.12
    74923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликована
    Кол-во1
  10. Поз.14Кол-во1
  11. Поз.15Кол-во1
  12. Поз.16
    74923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  13. Поз.17
    74924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  14. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
VAS 1-3 (CSA Standard) (DE, EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
