Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 3T-/50N/LQSL — электромагнитный газовый клапан — 88024468

MPN / артикул: 88024468
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88024468
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

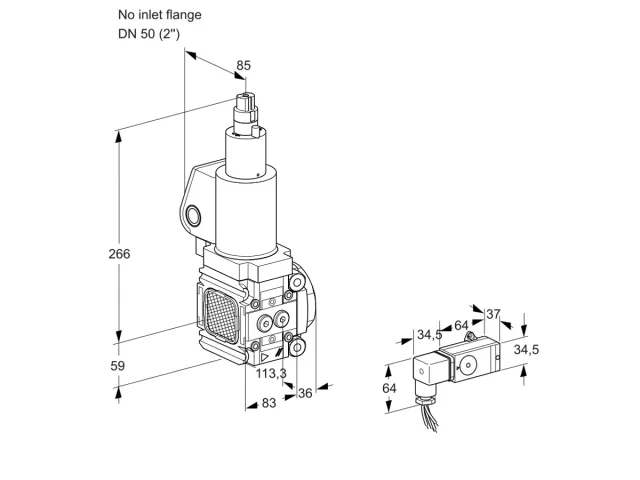

Kromschroder VAS 3T-/50N/LQSL — электромагнитный газовый клапан — 88024468

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88024468, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88024468
Типообозначение
VAS 3T-/50N/LQSL
Серия
VAS
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Исполнение для США
Вход
Без входного фланца
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Принадлежности справа
Сторона: справа (по направлению потока), предусмотрена для байпасного клапана VAS 1
Принадлежности слева
Реле давления, 30-110 мбар
Контрольная точка левого реле давления
Выходное давление
Единица продажи
шт
Артикул производителя
88024468
Точное исполнение

Как выбрать эту модель

VAS 3T-/50N/LQSL

Артикул 88024468. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 12 параметров
VAS Тип
Электромагнитный газовый клапан
3 Размер
3
T Сертификация
Исполнение для США
- Вход
Без входного фланца
/50 Выход
DN 50 (2'')
N Присоединение к трубопроводу
Внутренняя резьба NPT
/L Характер открытия
Медленное открытие, быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
SL Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
B Принадлежности справа
Сторона: справа (по направлению потока), предусмотрена для байпасного клапана VAS 1
DG 110/VT1-2W Принадлежности слева
Реле давления, 30-110 мбар
A Контрольная точка левого реле давления
Выходное давление

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88024468

VAS 3T-/50N/LQSL

88010967
Отличий: 1
Принадлежности справа
Эта модель · 88024468Сторона: справа (по направлению потока), предусмотрена для байпасного клапана VAS 1
880109672 резьбовые заглушки
Совпадающие параметры · 11
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Исполнение для США
Вход
Без входного фланца
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Принадлежности слева
Реле давления, 30-110 мбар
Контрольная точка левого реле давления
Выходное давление
Сравнение с 88024468

VAS 3T-/50N/LQSL

88014855
Отличий: 1
Принадлежности слева
Эта модель · 88024468Реле давления, 30-110 мбар
88014855Реле давления, 100-300 мбар
Совпадающие параметры · 11
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Исполнение для США
Вход
Без входного фланца
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Принадлежности справа
Сторона: справа (по направлению потока), предусмотрена для байпасного клапана VAS 1
Контрольная точка левого реле давления
Выходное давление
Сравнение с 88024468

VAS 3T-/50N/LQSL

88021848
Отличий: 1
Принадлежности слева
Эта модель · 88024468Реле давления, 30-110 мбар
88021848Реле давления, 5-40 мбар
Совпадающие параметры · 11
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Исполнение для США
Вход
Без входного фланца
Выход
DN 50 (2'')
Присоединение к трубопроводу
Внутренняя резьба NPT
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Принадлежности справа
Сторона: справа (по направлению потока), предусмотрена для байпасного клапана VAS 1
Контрольная точка левого реле давления
Выходное давление
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88024468: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 13

VAS 3T-/50N/LQSL

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во2
  4. Поз.4Кол-во1
  5. Поз.5Кол-во1
  6. Поз.6
    74921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.7
    74926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  8. Поз.12
    74923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликована
    Кол-во1
  9. Поз.14Кол-во1
  10. Поз.15Кол-во1
  11. Поз.16
    74923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  12. Поз.17
    74924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  13. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
VAS 1-3 (CSA Standard) (DE, EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
