Kromschroder VAS 1-/NWGL — электромагнитный газовый клапан — 88020764

MPN / артикул: 88020764
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88020764
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

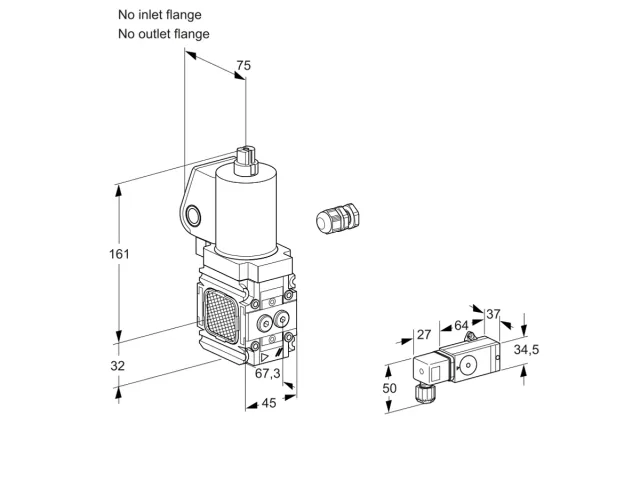

Kromschroder VAS 1-/NWGL — электромагнитный газовый клапан — 88020764

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88020764, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88020764
Типообозначение
VAS 1-/NWGL
Серия
VAS
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
Без выходного фланца
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
Электрическое подключение
Кабельный ввод M20
Принадлежности справа
Реле давления, 100-300 мбар
Контрольная точка правого реле давления
Входное давление
Принадлежности слева
2 точки измерения давления pu и pd
Единица продажи
шт
Артикул производителя
88020764
Точное исполнение

Как выбрать эту модель

VAS 1-/NWGL

Артикул 88020764. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 13 параметров
VAS Тип
Электромагнитный газовый клапан
1 Размер
1
E Сертификация
Сертифицировано в EU
- Вход
Без входного фланца
/- Выход
Без выходного фланца
/N Характер открытия
Быстрое открытие, быстрое закрытие
D Регулировка расхода
С регулировкой расхода
W Напряжение питания
230 В~, 50/60 Гц
GL Обратная связь
Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
3 Электрическое подключение
Кабельный ввод M20
DG 300/VC1-6W Принадлежности справа
Реле давления, 100-300 мбар
E Контрольная точка правого реле давления
Входное давление
AM Принадлежности слева
2 точки измерения давления pu и pd

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88020764

VAS 1-/LWGR

88020760
Отличий: 3
Характер открытия
Эта модель · 88020764Быстрое открытие, быстрое закрытие
88020760Медленное открытие, быстрое закрытие
Обратная связь
Эта модель · 88020764Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
88020760Сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа
Принадлежности справа
Эта модель · 88020764Реле давления, 100-300 мбар
88020760Реле давления, 30-110 мбар
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
Без выходного фланца
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Контрольная точка правого реле давления
Входное давление
Принадлежности слева
2 точки измерения давления pu и pd
Сравнение с 88020764

VAS 1-/NWSR

88028239
Отличий: 3
Обратная связь
Эта модель · 88020764Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
88028239Сигнализатор закрытого положения и визуальный указатель положения, справа
Принадлежности справа
Эта модель · 88020764Реле давления, 100-300 мбар
88028239Реле давления, 5-40 мбар
Принадлежности слева
Эта модель · 880207642 точки измерения давления pu и pd
880282392 резьбовые заглушки
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
Без выходного фланца
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Контрольная точка правого реле давления
Входное давление
Сравнение с 88020764

VAS 1-/NWSR

88028243
Отличий: 3
Обратная связь
Эта модель · 88020764Сигнализатор закрытого положения для 24 В и визуальный указатель положения, слева
88028243Сигнализатор закрытого положения и визуальный указатель положения, справа
Принадлежности справа
Эта модель · 88020764Реле давления, 100-300 мбар
88028243Реле давления, 5-40 мбар, позолоченные контакты для 12-250 В
Принадлежности слева
Эта модель · 880207642 точки измерения давления pu и pd
880282432 резьбовые заглушки
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Размер
1
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
Без выходного фланца
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Контрольная точка правого реле давления
Входное давление
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88020764: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 14

VAS 1-/NWGL

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.3
    74921992Комплект крепления фланца VA1 /BЗапросить деталь · карточка пока не опубликована
    Кол-во2
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.9Кол-во1
  10. Поз.12Кол-во1
  11. Поз.14Кол-во1
  12. Поз.16
    74924687Крышка клеммной коробки VA1..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  13. Поз.17Кол-во1
  14. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
VAS 1-3 (CSA Standard) (DE, EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
