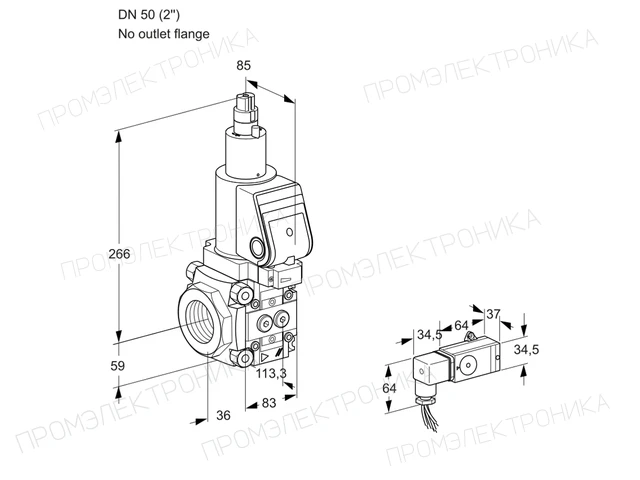

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAS 3-/50F/LQSL · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 3-/50F/LQSL — электромагнитный газовый клапан — 88020053

MPN / артикул: 88020053
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88020053
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAS 3-/50F/LQSL — электромагнитный газовый клапан — 88020053

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88020053, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88020053
Типообозначение
VAS 3-/50F/LQSL
Серия
VAS
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
DN 50 (2'')
Присоединение к трубопроводу
Фланец по ISO 7005
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Единица продажи
шт
Артикул производителя
88020053
Точное исполнение

Как выбрать эту модель

VAS 3-/50F/LQSL

Артикул 88020053. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
VAS Тип
Электромагнитный газовый клапан
3 Размер
3
E Сертификация
Сертифицировано в EU
- Вход
Без входного фланца
/50 Выход
DN 50 (2'')
F Присоединение к трубопроводу
Фланец по ISO 7005
/L Характер открытия
Медленное открытие, быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
SL Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
3 Электрическое подключение
Кабельный ввод M20
1 Оснащение слева от клеммной коробки
Кабельный ввод M20
1 Оснащение справа от клеммной коробки
Кабельный ввод M20
AS Принадлежности справа
2 резьбовые заглушки
AS Принадлежности слева
2 резьбовые заглушки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88020053

VAS 3-/50R/LQSL

88032893
Отличий: 1
Присоединение к трубопроводу
Эта модель · 88020053Фланец по ISO 7005
88032893Внутренняя резьба Rp
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
DN 50 (2'')
Характер открытия
Медленное открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сравнение с 88020053

VAS 3-/50R/LWSL

88004428
Отличий: 2
Присоединение к трубопроводу
Эта модель · 88020053Фланец по ISO 7005
88004428Внутренняя резьба Rp
Напряжение питания
Эта модель · 88020053120 В~, 50/60 Гц
88004428230 В~, 50/60 Гц
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
DN 50 (2'')
Характер открытия
Медленное открытие, быстрое закрытие
Обратная связь
Сигнализатор закрытого положения и визуальный указатель положения, слева
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Сравнение с 88020053

VAS 3-/50F/LKGR

88028619
Отличий: 2
Напряжение питания
Эта модель · 88020053120 В~, 50/60 Гц
8802861924 В=
Обратная связь
Эта модель · 88020053Сигнализатор закрытого положения и визуальный указатель положения, слева
88028619Сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа
Совпадающие параметры · 12
Тип
Электромагнитный газовый клапан
Размер
3
Сертификация
Сертифицировано в EU
Вход
Без входного фланца
Выход
DN 50 (2'')
Присоединение к трубопроводу
Фланец по ISO 7005
Характер открытия
Медленное открытие, быстрое закрытие
Электрическое подключение
Кабельный ввод M20
Оснащение слева от клеммной коробки
Кабельный ввод M20
Оснащение справа от клеммной коробки
Кабельный ввод M20
Принадлежности справа
2 резьбовые заглушки
Принадлежности слева
2 резьбовые заглушки
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88020053: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 16

VAS 3-/50F/LQSL

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во2
  4. Поз.4Кол-во1
  5. Поз.5Кол-во1
  6. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  8. Поз.8Кол-во1
  9. Поз.9Кол-во1
  10. Поз.9Кол-во1
  11. Поз.12
    74923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликована
    Кол-во1
  12. Поз.14Кол-во1
  13. Поз.15Кол-во1
  14. Поз.16
    74923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  15. Поз.17
    74924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  16. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
VAS 1-3 (CSA Standard) (DE, EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
