Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VAS 240R/NW — электромагнитный газовый клапан — 88008685

MPN / артикул: 88008685
Kromschroder

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Производитель автоматикиKromschroder
Артикул88008685
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VAS · Тип оборудования или детали: Газовый электромагнитный клапан · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

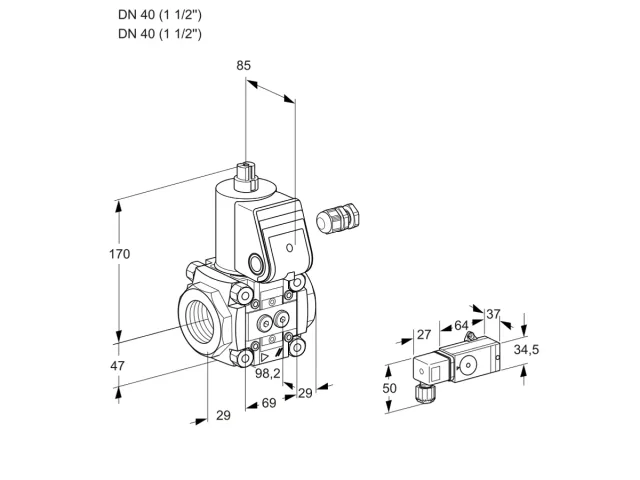

Kromschroder VAS 240R/NW — электромагнитный газовый клапан — 88008685

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65.

Перед заказом проверьте артикул 88008685, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
88008685
Типообозначение
VAS 240R/NW
Серия
VAS
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В AC, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Принадлежности справа
Реле давления, 30-110 мбар
Контрольная точка правого реле давления
Входное давление
Принадлежности слева
Реле давления, 100-300 мбар
Контрольная точка левого реле давления
Выходное давление
Единица продажи
шт
Артикул производителя
88008685
Точное исполнение

Как выбрать эту модель

VAS 240R/NW

Артикул 88008685. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 14 параметров
VAS Тип
Электромагнитный газовый клапан
2 Размер
2
E Сертификация
Сертифицировано в EU
40 Вход
DN 40 (1 1/2'')
/40 Выход
DN 40 (1 1/2'')
R Присоединение к трубопроводу
Внутренняя резьба Rp
/N Характер открытия
Быстрое открытие, быстрое закрытие
D Регулировка расхода
С регулировкой расхода
W Напряжение питания
230 В~, 50/60 Гц
3 Электрическое подключение
Кабельный ввод M20
DG 110/VC1-6W Принадлежности справа
Реле давления, 30-110 мбар
E Контрольная точка правого реле давления
Входное давление
DG 300/VC1-6W Принадлежности слева
Реле давления, 100-300 мбар
A Контрольная точка левого реле давления
Выходное давление

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88008685

VAS 240R/NW

88008847
Отличий: 1
Принадлежности справа
Эта модель · 88008685Реле давления, 30-110 мбар
88008847Реле давления, 5-40 мбар
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Контрольная точка правого реле давления
Входное давление
Принадлежности слева
Реле давления, 100-300 мбар
Контрольная точка левого реле давления
Выходное давление
Сравнение с 88008685

VAS 240R/NW

88011661
Отличий: 1
Электрическое подключение
Эта модель · 88008685Кабельный ввод M20
88011661Штекер с ответной частью
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Принадлежности справа
Реле давления, 30-110 мбар
Контрольная точка правого реле давления
Входное давление
Принадлежности слева
Реле давления, 100-300 мбар
Контрольная точка левого реле давления
Выходное давление
Сравнение с 88008685

VAS 240R/NW

88019747
Отличий: 1
Контрольная точка левого реле давления
Эта модель · 88008685Выходное давление
88019747Входное давление
Совпадающие параметры · 13
Тип
Электромагнитный газовый клапан
Размер
2
Сертификация
Сертифицировано в EU
Вход
DN 40 (1 1/2'')
Выход
DN 40 (1 1/2'')
Присоединение к трубопроводу
Внутренняя резьба Rp
Характер открытия
Быстрое открытие, быстрое закрытие
Регулировка расхода
С регулировкой расхода
Напряжение питания
230 В~, 50/60 Гц
Электрическое подключение
Кабельный ввод M20
Принадлежности справа
Реле давления, 30-110 мбар
Контрольная точка правого реле давления
Входное давление
Принадлежности слева
Реле давления, 100-300 мбар
Обслуживание

Запчасти по Part Detective

Перечень для артикула 88008685: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5133 · Позиций: 15

VAS 240R/NW

Схема запчастей E5133: VAS/VAN 1-3
E5133 · VAS/VAN 1-3. Нажмите на схему, чтобы увеличить.
  1. Поз.2Кол-во1
  2. Поз.3Кол-во2
  3. Поз.4Кол-во1
  4. Поз.5Кол-во1
  5. Поз.6
    74923390Штуцер отбора давления G1/4 P Alu+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  6. Поз.7
    74923389Резьбовая заглушка G1/4 Ü+Viton /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  7. Поз.8Кол-во1
  8. Поз.9Кол-во1
  9. Поз.10Кол-во1
  10. Поз.12
    74923280Колпачок VA2-3 /B (VA3 с календарной недели 39, 2009)Запросить деталь · карточка пока не опубликована
    Кол-во1
  11. Поз.14Кол-во1
  12. Поз.15Кол-во1
  13. Поз.16
    74923920Крышка клеммной коробки VA2,3..с 06/14 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  14. Поз.17
    74924469Комплект адаптера привода VA2/3 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  15. Поз.18Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 1-3, VCS 1-3 (RU)RU · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU)RU · PDF на prom-elec.com · ред. 11-18 · 2019-04-09
VAS 1-3, VCS 1-3 (EN)EN · PDF на prom-elec.com · ред. 10-25 · 2025-12-05
VAS, VCS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-03
VAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN)EN · PDF на prom-elec.com · ред. 11-18 · 2018-12-10
VAS 1-3 (CSA Standard) (DE, EN)EN · PDF на prom-elec.com · ред. 01 · 2016-01-27
