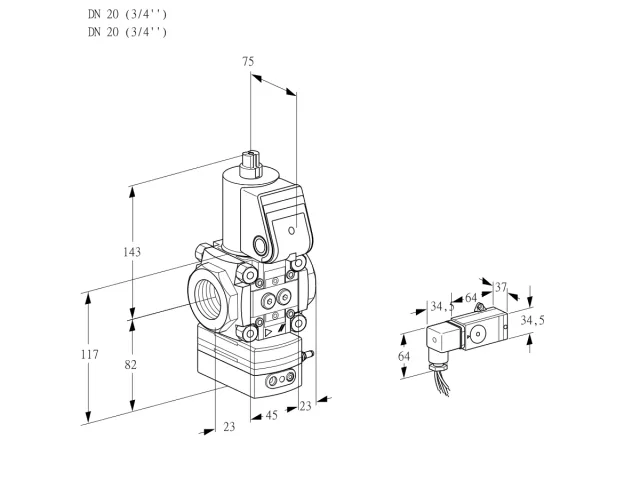

Kromschroder VAD 1T20N/NQ-100A — регулятор давления газа — 88007594
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65. Одобрено FM и CSA.
Серия: VAD · Тип оборудования или детали: Регулятор с электромагнитным клапаном · Платформа: valVario · Вид изделия: Устройство · Страна происхождения: Германия
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Для защиты и регулирования давления газа. Регулятор давления класса A по EN 88. Электромагнитный клапан класса A по EN 161. Для газа, воздуха и биометана. Максимальное входное давление pu 500 mbar (7 psig). С сигнальной лампой. Степень защиты IP 65. Одобрено FM и CSA.
Технические характеристики
- Код производителя
- 88007594
- Типообозначение
- VAD 1T20N/NQ-100A
- Серия
- VAD
- Код ТН ВЭД
- 84818059
- Страна происхождения
- DE
- Тип
- Регулятор давления с электромагнитным клапаном
- Размер
- 1
- Сертификация
- Сертифицировано UL
- Вход
- DN 20 (3/4'')
- Выход
- DN 20 (3/4'')
- Присоединение к трубопроводу
- Внутренняя резьба NPT
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 120 В AC, 50/60 Гц
- Диапазон выходного давления
- 35-100 мбар
- Седло клапана
- Обычное исполнение
- Принадлежности справа
- Реле давления, 30-110 мбар, позолоченные контакты для 12-250 В
- Контрольная точка правого реле давления
- Выходное давление
- Принадлежности слева
- Реле давления, 100-300 мбар, позолоченные контакты для 12-250 В
- Контрольная точка левого реле давления
- Выходное давление
- Единица продажи
- шт
- Артикул производителя
- 88007594
Как выбрать эту модель
VAD 1T20N/NQ-100A
Артикул 88007594. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 14 параметров
VADТип- Регулятор давления с электромагнитным клапаном
1Размер- 1
TСертификация- Сертифицировано UL
20Вход- DN 20 (3/4'')
/20Выход- DN 20 (3/4'')
NПрисоединение к трубопроводу- Внутренняя резьба NPT
/NХарактер открытия- Быстрое открытие, быстрое закрытие
QНапряжение питания- 120 В~, 50/60 Гц
-100Диапазон выходного давления- 35-100 мбар
AСедло клапана- Обычное исполнение
DG 110/VT1-2WGПринадлежности справа- Реле давления, 30-110 мбар, позолоченные контакты для 12-250 В
AКонтрольная точка правого реле давления- Выходное давление
DG 300/VT1-2WGПринадлежности слева- Реле давления, 100-300 мбар, позолоченные контакты для 12-250 В
AКонтрольная точка левого реле давления- Выходное давление
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 88007594 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеЗапчасти по Part Detective
Перечень для артикула 88007594: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.
Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.
Редакция: не обозначена производителемСхема E5139 · Позиций: 13
VAD 1T20N/NQ-100A
- Поз.2Кол-во1
- Поз.374921992Комплект крепления фланца VA1 /BЗапросить деталь · карточка пока не опубликованаКол-во2
- Поз.474921997Сетчатый фильтр VA1 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.5Кол-во1
- Поз.674921869Штуцер отбора давления NPT 1/4 St+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.774926282Резьбовая заглушка NPT 1/4 P+Viton /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.10Кол-во1
- Поз.1274923279Колпачок VA1 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.1474922944Резьбовая заглушка M20 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.15Кол-во1
- Поз.1674924687Крышка клеммной коробки VA1..с 06/14 /BЗапросить деталь · карточка пока не опубликованаКол-во1
- Поз.17Кол-во1
- Поз.1874924978Комплект уплотнений VCS 1 /BЗапросить деталь · карточка пока не опубликованаКол-во1
Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.
