Kromschroder JSAV 40R40/1-3Z — предохранительный запорный клапан — 86362011

MPN / артикул: 86362011
Kromschroder

Предохранительно-запорный клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Производитель клапанаKromschroder
Артикул86362011
РазделГазовые электромагнитные клапаны
Единицашт

Серия: JSAV · Тип оборудования или детали: Предохранительный запорный клапан · Вид изделия: Устройство · Страна происхождения: Словакия · Серия: JSAV · Тип: Предохранительные запорные клапаны · Макс. давление: 4 000 мбар

Документация для оборудования7 материалов; язык и редакция указаны отдельно

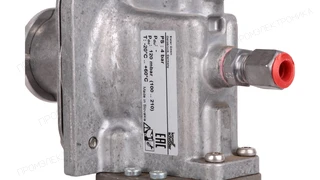

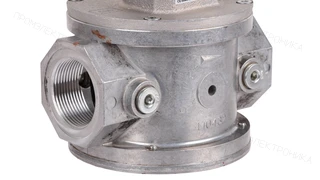

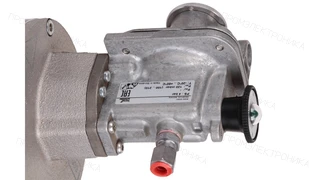

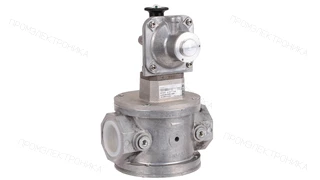

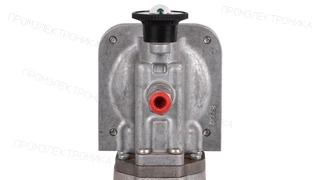

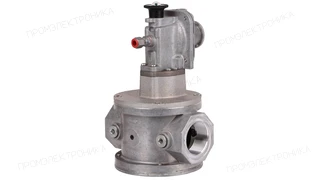

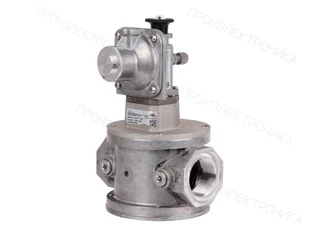

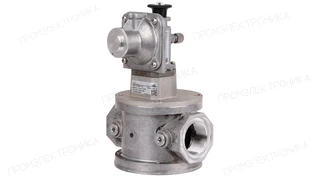

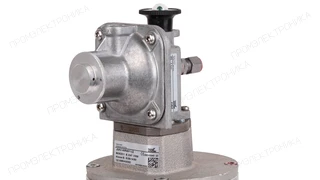

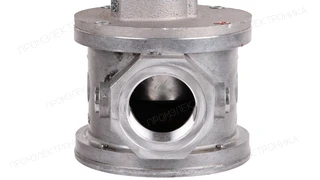

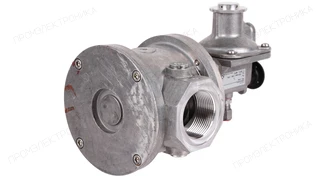

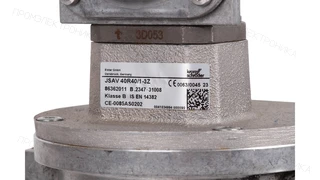

Фото товара

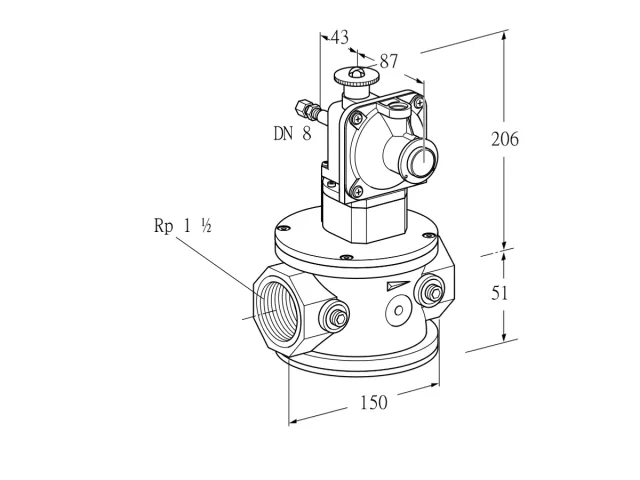

Kromschroder JSAV 40R40/1-3Z — регулятор давления газа — 86362011

1 / 13

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder JSAV 40R40/1-3Z — предохранительный запорный клапан — 86362011

Предохранительно-запорный клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Параметры исполнения

Тип
Предохранительно-запорный клапан
Соединение на входе
Rp 1 1/2"
Соединение на выходе
Rp 1 1/2"
Рабочая температура окр. среды
от -20 до 60 °C

Что сверить перед заказом

Укажите полную маркировку 86362011 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.

Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.

Перед заказом проверьте артикул 86362011, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
2.4
Ширина, см
13
Высота, см
25.7
Длина, см
15
Рабочая температура окр. среды
от -20 до 60 °C
Электромагнитные клапаны V1 и V2
Класс А
Максимальное избыточное давление
4 000 мбар
Диапазон входного давления газа
от 0 до 4 000 мбар
Назначение
газовые горелки
Соединение на выходе
Rp 1 1/2"
Код производителя
86362011
Соединение на входе
Rp 1 1/2"
Диапазон срабатывания
от 10 до 120 мбар
Типообозначение
JSAV 40R40/1-3Z
Серия
JSAV
Код ТН ВЭД
84814090
Страна происхождения
SK
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 40
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Резьбовые заглушки на входе и выходе
Давление срабатывания
Специальный диапазон настройки
Единица продажи
шт
Артикул производителя
86362011
Точное исполнение

Как выбрать эту модель

JSAV 40R40/1-3Z

Артикул 86362011. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
JSAV Тип
Предохранительно-запорный клапан
40 Номинальный диаметр
DN 40
R Присоединение к трубопроводу
Внутренняя резьба Rp
40 Входное давление
Максимальное входное давление pu: 4 бар
/1 Контроль
Отключение при повышении давления pdo
-3 Точка измерения давления
Резьбовые заглушки на входе и выходе
Z Давление срабатывания
Специальный диапазон настройки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86362011

JSAV 40R40/1-3

86362010
Отличий: 1
Давление срабатывания
Эта модель · 86362011Специальный диапазон настройки
86362010pdo настроено на 120 мбар
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 40
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Резьбовые заглушки на входе и выходе
Сравнение с 86362011

JSAV 40F40/1-3Z

86362021
Отличий: 1
Присоединение к трубопроводу
Эта модель · 86362011Внутренняя резьба Rp
86362021Фланец по ISO 7005
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 40
Входное давление
Максимальное входное давление pu: 4 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Резьбовые заглушки на входе и выходе
Давление срабатывания
Специальный диапазон настройки
Сравнение с 86362011

JSAV 40R40/2-3Z

86362051
Отличий: 1
Контроль
Эта модель · 86362011Отключение при повышении давления pdo
86362051Отключение при повышении и понижении давления pdo/pdu
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 40
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Точка измерения давления
Резьбовые заглушки на входе и выходе
Давление срабатывания
Специальный диапазон настройки
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86362011: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5149 · Позиций: 8

JSAV 40R40/1-3Z

Схема запчастей E5149: JSAV 40
E5149 · JSAV 40. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1
  4. Поз.3Кол-во1
  5. Поз.3Кол-во1
  6. Поз.3Кол-во1
  7. Поз.3Кол-во1
  8. Поз.3Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

Паспорт на предохранительный запорный клапан Kromschroder JSAV 80F50/1-0ZRU · PDF на prom-elec.com
JSAV 25-40 (RU)RU · PDF на prom-elec.com · ред. 08-23 · 2023-11-15
JSAV (EN)EN · PDF на prom-elec.com · ред. 01-24 · 2024-01-11
JSAV 25-40 (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-09-11
JSAV 25...40 R/F (BMP 2014/68/EU PED) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2022-04-04
JSAV 25/40 R40, JSAV 40 F 40 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 07 · 2019-05-03
JSAV 25...40 R/F (BMP EU/2016/426 GAR) (EN)EN · PDF на prom-elec.com · ред. 03 · 2016-01-27
