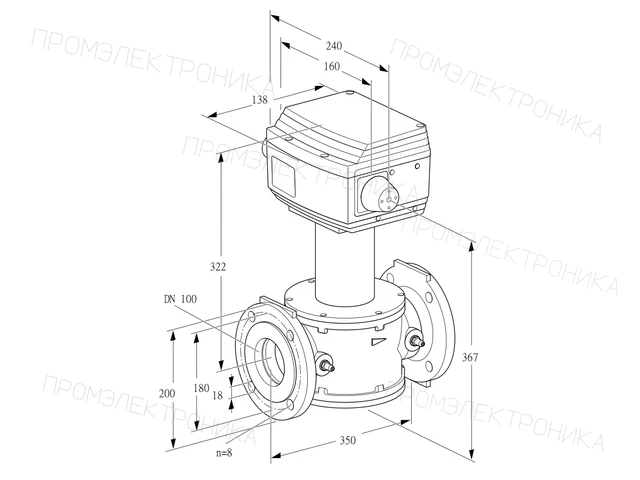

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

RV 100/OF02Q60E · 3D-модель
Kromschroder · Регулирующие клапаны RV и RVS

Kromschroder RV 100/OF02Q60E — регулирующий клапан — 86060946

MPN / артикул: 86060946
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 100:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул86060946
РазделРегулирующие клапаны RV и RVS
Единицашт

Серия: RV · Тип оборудования или детали: Регулирующий клапан · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder RV 100/OF02Q60E — регулирующий клапан — 86060946

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 100:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 86060946, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86060946
Типообозначение
RV 100/OF02Q60E
Серия
RV
Код ТН ВЭД
84818059
Страна происхождения
DE
Тип
Регулирующий клапан
Номинальный диаметр
DN 100
Седло клапана
O
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
120 В AC, 50/60 Гц
Время хода
60 с
Управление
Непрерывное регулирование
Единица продажи
шт
Артикул производителя
86060946
Точное исполнение

Как выбрать эту модель

RV 100/OF02Q60E

Артикул 86060946. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 8 параметров
RV Тип
Регулирующий клапан
100 Номинальный диаметр
DN 100
/O Седло клапана
O
F Присоединение к трубопроводу
Фланец по ISO 7005
02 Входное давление
Максимальное входное давление pu: 200 мбар
Q Напряжение питания
120 В~, 50/60 Гц
60 Время хода
60 с
E Управление
Непрерывное регулирование

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86060946

RV 80/OF02Q60E

86060897
Отличий: 1
Номинальный диаметр
Эта модель · 86060946DN 100
86060897DN 80
Совпадающие параметры · 7
Тип
Регулирующий клапан
Седло клапана
O
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
120 В~, 50/60 Гц
Время хода
60 с
Управление
Непрерывное регулирование
Сравнение с 86060946

RV 100/OF02W60E

86060911
Отличий: 1
Напряжение питания
Эта модель · 86060946120 В~, 50/60 Гц
86060911230 В~, 50/60 Гц
Совпадающие параметры · 7
Тип
Регулирующий клапан
Номинальный диаметр
DN 100
Седло клапана
O
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 200 мбар
Время хода
60 с
Управление
Непрерывное регулирование
Сравнение с 86060946

RV 100/OF02Q60S1

86060941
Отличий: 1
Управление
Эта модель · 86060946Непрерывное регулирование
86060941Трёхпозиционное шаговое управление
Совпадающие параметры · 7
Тип
Регулирующий клапан
Номинальный диаметр
DN 100
Седло клапана
O
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
120 В~, 50/60 Гц
Время хода
60 с
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86060946: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5302 · Позиций: 2

RV 100/OF02Q60E

Схема запчастей E5302: RV...F
E5302 · RV...F. Нажмите на схему, чтобы увеличить.
  1. Поз.1
    74966040Редукторный узел RV..G-I,K-O,S 60QE /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  2. Поз.3
    74926226Комплект уплотнений RV 100..F... /BЗапросить деталь · карточка пока не опубликована
    Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

RV, RVS (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-05-07
RV, RVS (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-04-02
RV, RVS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-01
