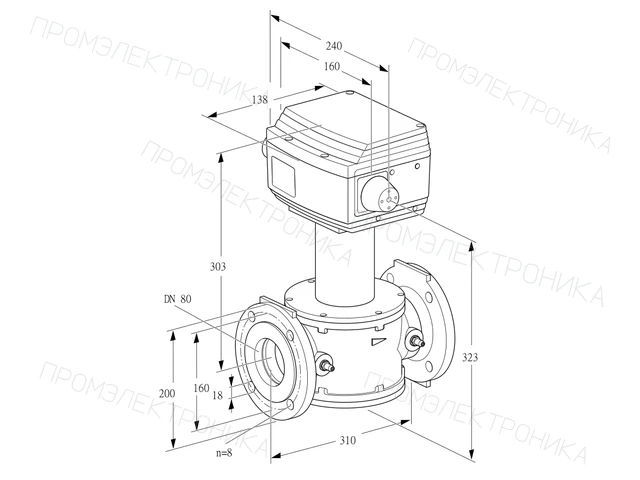

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

RV 80/NF02W60E · 3D-модель
Kromschroder · Регулирующие клапаны RV и RVS

Kromschroder RV 80/NF02W60E — регулирующий клапан — 86060861

MPN / артикул: 86060861
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 100:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул86060861
РазделРегулирующие клапаны RV и RVS
Единицашт

Серия: RV · Тип оборудования или детали: Регулирующий клапан · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder RV 80/NF02W60E — регулирующий клапан — 86060861

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 100:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 86060861, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86060861
Типообозначение
RV 80/NF02W60E
Серия
RV
Код ТН ВЭД
84818059
Страна происхождения
DE
Тип
Регулирующий клапан
Номинальный диаметр
DN 80
Седло клапана
N
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
230 В AC, 50/60 Гц
Время хода
60 с
Управление
Непрерывное регулирование
Единица продажи
шт
Артикул производителя
86060861
Точное исполнение

Как выбрать эту модель

RV 80/NF02W60E

Артикул 86060861. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 8 параметров
RV Тип
Регулирующий клапан
80 Номинальный диаметр
DN 80
/N Седло клапана
N
F Присоединение к трубопроводу
Фланец по ISO 7005
02 Входное давление
Максимальное входное давление pu: 200 мбар
W Напряжение питания
230 В~, 50/60 Гц
60 Время хода
60 с
E Управление
Непрерывное регулирование

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86060861

RV 65/NF02W60E

86060812
Отличий: 1
Номинальный диаметр
Эта модель · 86060861DN 80
86060812DN 65
Совпадающие параметры · 7
Тип
Регулирующий клапан
Седло клапана
N
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
230 В~, 50/60 Гц
Время хода
60 с
Управление
Непрерывное регулирование
Сравнение с 86060861

RV 80/NF02W60S1

86060851
Отличий: 1
Управление
Эта модель · 86060861Непрерывное регулирование
86060851Трёхпозиционное шаговое управление
Совпадающие параметры · 7
Тип
Регулирующий клапан
Номинальный диаметр
DN 80
Седло клапана
N
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
230 В~, 50/60 Гц
Время хода
60 с
Сравнение с 86060861

RV 80/OF02W60E

86060862
Отличий: 1
Седло клапана
Эта модель · 86060861N
86060862O
Совпадающие параметры · 7
Тип
Регулирующий клапан
Номинальный диаметр
DN 80
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
230 В~, 50/60 Гц
Время хода
60 с
Управление
Непрерывное регулирование
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 86060861 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

RV, RVS (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-05-07
RV, RVS (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-04-02
RV, RVS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-01
