Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

RV 40/KF10W30S1 · 3D-модель
Kromschroder · Регулирующие клапаны RV и RVS

Kromschroder RV 40/KF10W30S1 — регулирующий клапан — 86060720

MPN / артикул: 86060720
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 100:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул86060720
РазделРегулирующие клапаны RV и RVS
Единицашт

Серия: RV · Тип оборудования или детали: Регулирующий клапан · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

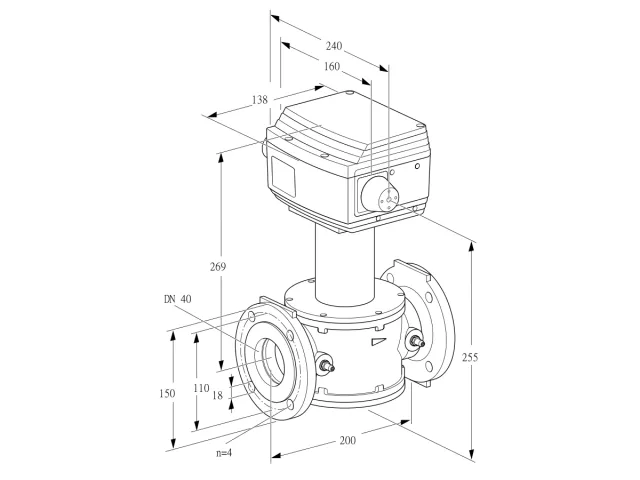

Kromschroder RV 40/KF10W30S1 — регулирующий клапан — 86060720

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 100:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 86060720, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86060720
Типообозначение
RV 40/KF10W30S1
Серия
RV
Код ТН ВЭД
90281000
Страна происхождения
DE
Тип
Регулирующий клапан
Номинальный диаметр
DN 40
Седло клапана
K
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 1000 мбар
Напряжение питания
230 В AC, 50/60 Гц
Время хода
30 с
Управление
Трёхпозиционное шаговое управление
Единица продажи
шт
Артикул производителя
86060720
Точное исполнение

Как выбрать эту модель

RV 40/KF10W30S1

Артикул 86060720. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 8 параметров
RV Тип
Регулирующий клапан
40 Номинальный диаметр
DN 40
/K Седло клапана
K
F Присоединение к трубопроводу
Фланец по ISO 7005
10 Входное давление
Максимальное входное давление pu: 1000 мбар
W Напряжение питания
230 В~, 50/60 Гц
30 Время хода
30 с
S1 Управление
Трёхпозиционное шаговое управление

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86060720

RV 40/KF10W60S1

86060700
Отличий: 1
Время хода
Эта модель · 8606072030 с
8606070060 с
Совпадающие параметры · 7
Тип
Регулирующий клапан
Номинальный диаметр
DN 40
Седло клапана
K
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 1000 мбар
Напряжение питания
230 В~, 50/60 Гц
Управление
Трёхпозиционное шаговое управление
Сравнение с 86060720

RV 40/KF10W30E

86060715
Отличий: 1
Управление
Эта модель · 86060720Трёхпозиционное шаговое управление
86060715Непрерывное регулирование
Совпадающие параметры · 7
Тип
Регулирующий клапан
Номинальный диаметр
DN 40
Седло клапана
K
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 1000 мбар
Напряжение питания
230 В~, 50/60 Гц
Время хода
30 с
Сравнение с 86060720

RV 50/KF10W30S1

86060770
Отличий: 1
Номинальный диаметр
Эта модель · 86060720DN 40
86060770DN 50
Совпадающие параметры · 7
Тип
Регулирующий клапан
Седло клапана
K
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 1000 мбар
Напряжение питания
230 В~, 50/60 Гц
Время хода
30 с
Управление
Трёхпозиционное шаговое управление
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86060720: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5302 · Позиций: 2

RV 40/KF10W30S1

Схема запчастей E5302: RV...F
E5302 · RV...F. Нажмите на схему, чтобы увеличить.
  1. Поз.1
    74966032Редукторный узел RV..G-I,K-O,S 30WS1 /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  2. Поз.3Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

RV, RVS (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-05-07
RV, RVS (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-04-02
RV, RVS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-01
