Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

RVS 40/KF05Q60E-3 · 3D-модель
Kromschroder · Регулирующие клапаны RV и RVS

Kromschroder RVS 40/KF05Q60E-3 — регулирующий клапан — 86060245

MPN / артикул: 86060245
Kromschroder

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 100:1. Для газа и воздуха. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул86060245
РазделРегулирующие клапаны RV и RVS
Единицашт

Серия: RVS · Тип оборудования или детали: Регулирующий клапан · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder RVS 40/KF05Q60E-3 — регулирующий клапан — 86060245

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования горелочных процессов. Линейная зависимость между входным сигналом и расходом. Диапазон регулирования 100:1. Для газа и воздуха. Сертифицировано в EU.

Перед заказом проверьте артикул 86060245, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86060245
Типообозначение
RVS 40/KF05Q60E-3
Серия
RVS
Код ТН ВЭД
84818059
Страна происхождения
DE
Тип
Регулирующий клапан с электромагнитным клапаном
Номинальный диаметр
DN 40
Седло клапана
K
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Напряжение питания
120 В AC, 50/60 Гц
Время хода
60 с
Управление
Непрерывное регулирование
Электрическое подключение
Клеммная коробка электромагнитного клапана
Единица продажи
шт
Артикул производителя
86060245
Точное исполнение

Как выбрать эту модель

RVS 40/KF05Q60E-3

Артикул 86060245. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 9 параметров
RVS Тип
Регулирующий клапан с электромагнитным клапаном
40 Номинальный диаметр
DN 40
/K Седло клапана
K
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 500 мбар
Q Напряжение питания
120 В~, 50/60 Гц
60 Время хода
60 с
E Управление
Непрерывное регулирование
-3 Электрическое подключение
Клеммная коробка электромагнитного клапана

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86060245

RVS 40/KF05W60E-3

86060210
Отличий: 1
Напряжение питания
Эта модель · 86060245120 В~, 50/60 Гц
86060210230 В~, 50/60 Гц
Совпадающие параметры · 8
Тип
Регулирующий клапан с электромагнитным клапаном
Номинальный диаметр
DN 40
Седло клапана
K
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Время хода
60 с
Управление
Непрерывное регулирование
Электрическое подключение
Клеммная коробка электромагнитного клапана
Сравнение с 86060245

RVS 40/KF05Q60S1-3

86060240
Отличий: 1
Управление
Эта модель · 86060245Непрерывное регулирование
86060240Трёхпозиционное шаговое управление
Совпадающие параметры · 8
Тип
Регулирующий клапан с электромагнитным клапаном
Номинальный диаметр
DN 40
Седло клапана
K
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Напряжение питания
120 В~, 50/60 Гц
Время хода
60 с
Электрическое подключение
Клеммная коробка электромагнитного клапана
Сравнение с 86060245

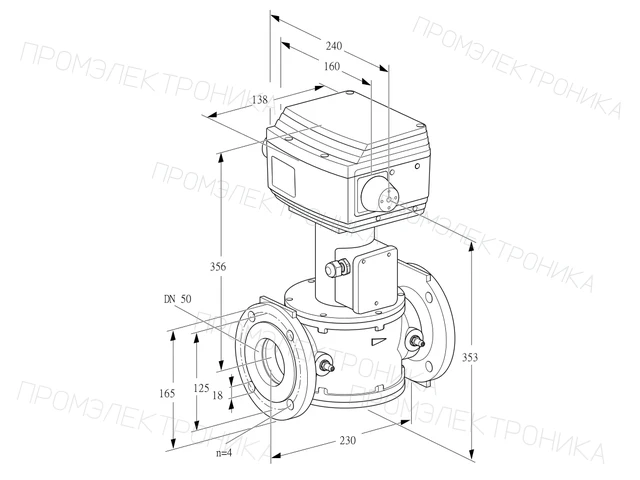

RVS 50/KF05Q60E-3

86060295
Отличий: 1
Номинальный диаметр
Эта модель · 86060245DN 40
86060295DN 50
Совпадающие параметры · 8
Тип
Регулирующий клапан с электромагнитным клапаном
Седло клапана
K
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 500 мбар
Напряжение питания
120 В~, 50/60 Гц
Время хода
60 с
Управление
Непрерывное регулирование
Электрическое подключение
Клеммная коробка электромагнитного клапана
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86060245: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5304 · Позиций: 3

RVS 40/KF05Q60E-3

Схема запчастей E5304: RVS...F
E5304 · RVS...F. Нажмите на схему, чтобы увеличить.
  1. Поз.1
    74966040Редукторный узел RV..G-I,K-O,S 60QE /BЗапросить деталь · карточка пока не опубликована
    Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

RV, RVS (RU)RU · PDF на prom-elec.com · ред. 04-25 · 2025-05-07
RV, RVS (EN)EN · PDF на prom-elec.com · ред. 04-25 · 2025-04-02
RV, RVS (EN)EN · PDF на prom-elec.com · ред. 03-25 · 2025-04-01
