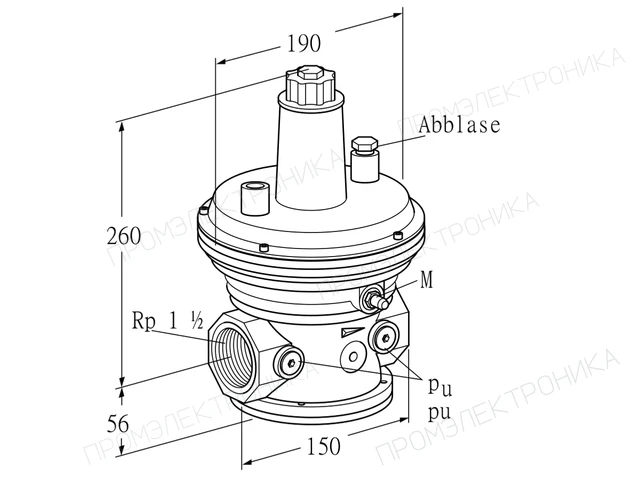

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VAR 40R05-1Z · 3D-модель
Kromschroder · Регуляторы давления газа

Kromschroder VAR 40R05-1Z — регулятор давления газа — 86054024

MPN / артикул: 86054024
Kromschroder

Для поддержания постоянного давления в газовых приборах или кратковременного сброса скачков давления в системах регулирования.

Производитель автоматикиKromschroder
Артикул86054024
РазделРегуляторы давления газа
Единицашт

Серия: VAR · Тип оборудования или детали: Регулятор циркуляционного давления и сброса · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VAR 40R05-1Z — регулятор давления газа — 86054024

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для поддержания постоянного давления в газовых приборах или кратковременного сброса скачков давления в системах регулирования.

Перед заказом проверьте артикул 86054024, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86054024
Типообозначение
VAR 40R05-1Z
Серия
VAR
Код ТН ВЭД
90322000
Страна происхождения
SK
Тип
Регулятор перепуска и сброса давления
Номинальный диаметр
DN 40
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар
Давление открытия
Диапазон давления открытия pd: 10-150 мбар, заводская настройка: 90 мбар (диапазон настройки: 86-100 мбар)
Специальное исполнение
Настройка по требованиям заказчика
Единица продажи
шт
Артикул производителя
86054024
Точное исполнение

Как выбрать эту модель

VAR 40R05-1Z

Артикул 86054024. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
VAR Тип
Регулятор перепуска и сброса давления
40 Номинальный диаметр
DN 40
R Присоединение к трубопроводу
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар
-1 Давление открытия
Диапазон давления открытия pd: 10-150 мбар, заводская настройка: 90 мбар (диапазон настройки: 86-100 мбар)
Z Специальное исполнение
Настройка по требованиям заказчика

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86054024

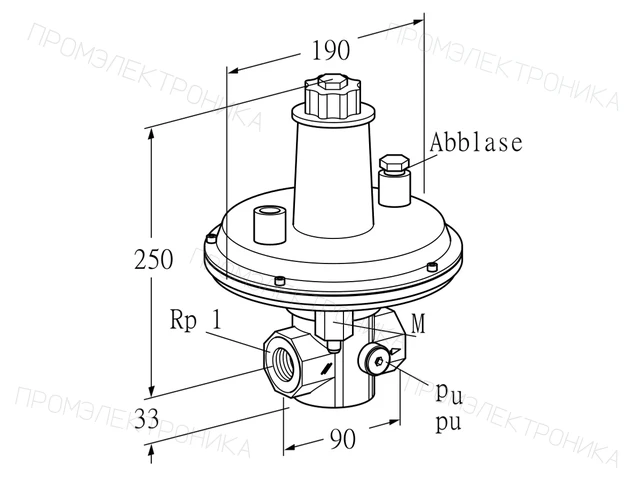

VAR 25R05-1Z

86054014
Отличий: 1
Номинальный диаметр
Эта модель · 86054024DN 40
86054014DN 25
Совпадающие параметры · 5
Тип
Регулятор перепуска и сброса давления
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар
Давление открытия
Диапазон давления открытия pd: 10-150 мбар, заводская настройка: 90 мбар (диапазон настройки: 86-100 мбар)
Специальное исполнение
Настройка по требованиям заказчика
Сравнение с 86054024

VAR 40R05-2Z

86054025
Отличий: 1
Давление открытия
Эта модель · 86054024Диапазон давления открытия pd: 10-150 мбар, заводская настройка: 90 мбар (диапазон настройки: 86-100 мбар)
86054025Диапазон давления открытия pd: 151-340 мбар, заводская настройка: 200 мбар (диапазон настройки: 151-220 мбар)
Совпадающие параметры · 5
Тип
Регулятор перепуска и сброса давления
Номинальный диаметр
DN 40
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар
Специальное исполнение
Настройка по требованиям заказчика
Сравнение с 86054024

VAR 40F05-1Z

86054034
Отличий: 1
Присоединение к трубопроводу
Эта модель · 86054024Внутренняя резьба Rp
86054034Фланец по ISO 7005
Совпадающие параметры · 5
Тип
Регулятор перепуска и сброса давления
Номинальный диаметр
DN 40
Входное давление
Максимальное входное давление pu: 500 мбар
Давление открытия
Диапазон давления открытия pd: 10-150 мбар, заводская настройка: 90 мбар (диапазон настройки: 86-100 мбар)
Специальное исполнение
Настройка по требованиям заказчика
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86054024: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5146 · Позиций: 10

VAR 40R05-1Z

Схема запчастей E5146: VAR 40, 50
E5146 · VAR 40, 50. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.2Кол-во1
  4. Поз.2Кол-во1
  5. Поз.2Кол-во1
  6. Поз.2Кол-во1
  7. Поз.2Кол-во1
  8. Поз.2Кол-во1
  9. Поз.3Кол-во1
  10. Поз.4Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAR (RU)RU · PDF на prom-elec.com · ред. 06-15 · 2017-02-15
VAR (EN)EN · PDF на prom-elec.com · ред. 09-19 · 2020-03-09
VAR (EN)EN · PDF на prom-elec.com · ред. 06-15 · 2017-02-15
Kromschroder VAR — Руководство по эксплуатацииEN · PDF на prom-elec.com · ред. 06.15
Kromschroder VAR — Руководство по эксплуатацииRU · PDF на prom-elec.com · ред. 06.15
Kromschroder VAR — Техническая информацияEN · PDF на prom-elec.com · ред. 09.19
