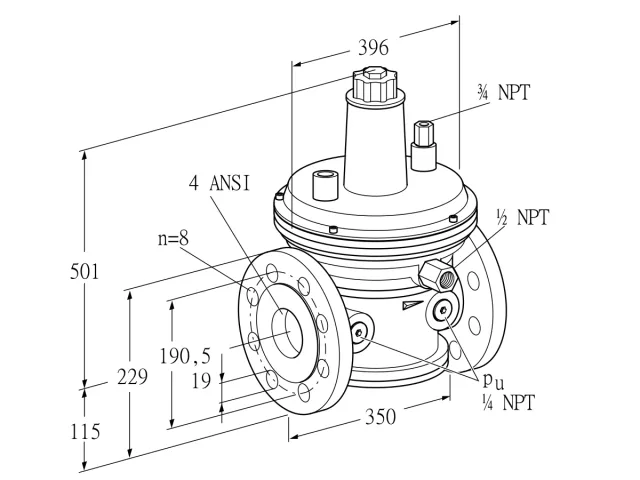

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VGBF 100TA10-3Z · 3D-модель
Kromschroder · Регуляторы давления газа

Kromschroder VGBF 100TA10-3Z — регулятор давления газа — 86051701

MPN / артикул: 86051701
Kromschroder

Пружинное исполнение с мембраной компенсации входного давления и плотным закрытием. Поддерживает постоянное заданное давление газа перед газовыми горелками и приборами.

Производитель автоматикиKromschroder
Артикул86051701
РазделРегуляторы давления газа
Единицашт

Серия: VGBF · Тип оборудования или детали: Регулятор давления · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VGBF 100TA10-3Z — регулятор давления газа — 86051701

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Пружинное исполнение с мембраной компенсации входного давления и плотным закрытием. Поддерживает постоянное заданное давление газа перед газовыми горелками и приборами.

Перед заказом проверьте артикул 86051701, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86051701
Типообозначение
VGBF 100TA10-3Z
Серия
VGBF
Код ТН ВЭД
90322000
Страна происхождения
SK
Тип
Регулятор давления газа
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 14.5 psig (1 бар)
Точка измерения давления
Резьбовые заглушки на входе и выходе
Выходное давление
Специальный диапазон выходного давления
Единица продажи
шт
Артикул производителя
86051701
Точное исполнение

Как выбрать эту модель

VGBF 100TA10-3Z

Артикул 86051701. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
VGBF Тип
Регулятор давления газа
100 Номинальный диаметр
DN 100
TA Присоединение к трубопроводу
Фланец ANSI
10 Входное давление
Максимальное входное давление pu: 14.5 psig (1 бар)
-3 Точка измерения давления
Резьбовые заглушки на входе и выходе
Z Выходное давление
Специальный диапазон выходного давления

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86051701

VGBF 50TA10-3Z

86048601
Отличий: 1
Номинальный диаметр
Эта модель · 86051701DN 100
86048601DN 50
Совпадающие параметры · 5
Тип
Регулятор давления газа
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 14.5 psig (1 бар)
Точка измерения давления
Резьбовые заглушки на входе и выходе
Выходное давление
Специальный диапазон выходного давления
Сравнение с 86051701

VGBF 80TA10-3Z

86050701
Отличий: 1
Номинальный диаметр
Эта модель · 86051701DN 100
86050701DN 80
Совпадающие параметры · 5
Тип
Регулятор давления газа
Присоединение к трубопроводу
Фланец ANSI
Входное давление
Максимальное входное давление pu: 14.5 psig (1 бар)
Точка измерения давления
Резьбовые заглушки на входе и выходе
Выходное давление
Специальный диапазон выходного давления
Сравнение с 86051701

VGBF 100TA40-3Z

86051901
Отличий: 1
Входное давление
Эта модель · 86051701Максимальное входное давление pu: 14.5 psig (1 бар)
86051901Максимальное входное давление pu: 58 psig (4 бар)
Совпадающие параметры · 5
Тип
Регулятор давления газа
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец ANSI
Точка измерения давления
Резьбовые заглушки на входе и выходе
Выходное давление
Специальный диапазон выходного давления
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86051701: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5081 · Позиций: 18

VGBF 100TA10-3Z

Схема запчастей E5081: VGBF 65-150
E5081 · VGBF 65-150. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.1Кол-во1
  3. Поз.2Кол-во1
  4. Поз.3Кол-во1
  5. Поз.4Кол-во1
  6. Поз.5Кол-во1
  7. Поз.6Кол-во1
  8. Поз.7Кол-во1
  9. Поз.7Кол-во1
  10. Поз.7Кол-во1
  11. Поз.7Кол-во1
  12. Поз.7Кол-во1
  13. Поз.7Кол-во1
  14. Поз.7Кол-во1
  15. Поз.7Кол-во1
  16. Поз.7Кол-во1
  17. Поз.7Кол-во1
  18. Поз.8Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VGBF (RU)RU · PDF на prom-elec.com · ред. 04-26 · 2026-04-17
VGBF (EN)EN · PDF на prom-elec.com · ред. 04-26 · 2026-04-17
VGBF (EN)EN · PDF на prom-elec.com · ред. 04-26 · 2026-04-14
Kromschroder VGBF — Руководство по эксплуатацииRU · PDF на prom-elec.com · ред. 04.26
Kromschroder VGBF — Руководство по эксплуатацииEN · PDF на prom-elec.com · ред. 04.26
Kromschroder VGBF — Техническая информацияEN · PDF на prom-elec.com · ред. 04.26
