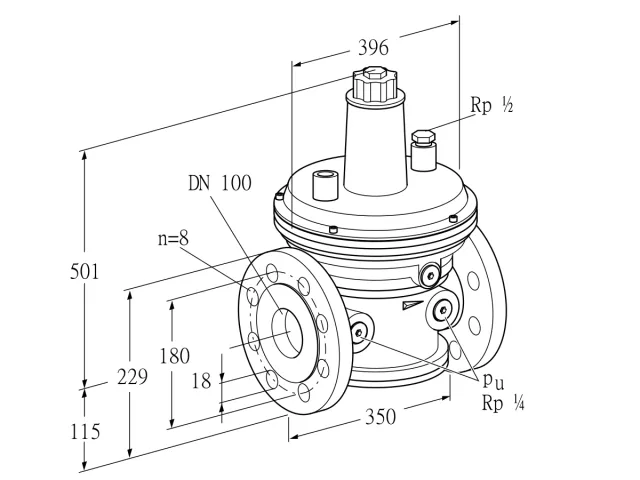

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VGBF 100F05-3Z · 3D-модель
Kromschroder · Регуляторы давления газа

Kromschroder VGBF 100F05-3Z — регулятор давления газа — 86051221

MPN / артикул: 86051221
Kromschroder

Пружинное исполнение с мембраной компенсации входного давления и плотным закрытием. Поддерживает постоянное заданное давление.

Производитель автоматикиKromschroder
Артикул86051221
РазделРегуляторы давления газа
Единицашт

Серия: VGBF · Тип оборудования или детали: Регулятор давления · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VGBF 100F05-3Z — регулятор давления газа — 86051221

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Пружинное исполнение с мембраной компенсации входного давления и плотным закрытием. Поддерживает постоянное заданное давление.

Перед заказом проверьте артикул 86051221, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86051221
Типообозначение
VGBF 100F05-3Z
Серия
VGBF
Код ТН ВЭД
90322000
Страна происхождения
SK
Тип
Регулятор давления
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 0.5 бар
Точка измерения давления
Резьбовые заглушки на входе и выходе
Вид газа
Для газа, сертификация EU
Выходное давление
Специальный диапазон выходного давления
Единица продажи
шт
Артикул производителя
86051221
Точное исполнение

Как выбрать эту модель

VGBF 100F05-3Z

Артикул 86051221. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
VGBF Тип
Регулятор давления
100 Номинальный диаметр
DN 100
F Присоединение к трубопроводу
Фланец по ISO 7005
05 Входное давление
Максимальное входное давление pu: 0.5 бар
-3 Точка измерения давления
Резьбовые заглушки на входе и выходе
— Вид газа
Для газа, сертификация EU
Z Выходное давление
Специальный диапазон выходного давления

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86051221

VGBF 40F05-3Z

86047221
Отличий: 1
Номинальный диаметр
Эта модель · 86051221DN 100
86047221DN 40
Совпадающие параметры · 6
Тип
Регулятор давления
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 0.5 бар
Точка измерения давления
Резьбовые заглушки на входе и выходе
Вид газа
Для газа, сертификация EU
Выходное давление
Специальный диапазон выходного давления
Сравнение с 86051221

VGBF 50F05-3Z

86048221
Отличий: 1
Номинальный диаметр
Эта модель · 86051221DN 100
86048221DN 50
Совпадающие параметры · 6
Тип
Регулятор давления
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 0.5 бар
Точка измерения давления
Резьбовые заглушки на входе и выходе
Вид газа
Для газа, сертификация EU
Выходное давление
Специальный диапазон выходного давления
Сравнение с 86051221

VGBF 65F05-3Z

86049221
Отличий: 1
Номинальный диаметр
Эта модель · 86051221DN 100
86049221DN 65
Совпадающие параметры · 6
Тип
Регулятор давления
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 0.5 бар
Точка измерения давления
Резьбовые заглушки на входе и выходе
Вид газа
Для газа, сертификация EU
Выходное давление
Специальный диапазон выходного давления
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86051221: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5081 · Позиций: 18

VGBF 100F05-3Z

Схема запчастей E5081: VGBF 65-150
E5081 · VGBF 65-150. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.1Кол-во1
  3. Поз.2Кол-во1
  4. Поз.3Кол-во1
  5. Поз.4Кол-во1
  6. Поз.5Кол-во1
  7. Поз.6Кол-во1
  8. Поз.7Кол-во1
  9. Поз.7Кол-во1
  10. Поз.7Кол-во1
  11. Поз.7Кол-во1
  12. Поз.7Кол-во1
  13. Поз.7Кол-во1
  14. Поз.7Кол-во1
  15. Поз.7Кол-во1
  16. Поз.7Кол-во1
  17. Поз.7Кол-во1
  18. Поз.8Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VGBF (RU)RU · PDF на prom-elec.com · ред. 04-26 · 2026-04-17
VGBF (EN)EN · PDF на prom-elec.com · ред. 04-26 · 2026-04-17
VGBF (EN)EN · PDF на prom-elec.com · ред. 04-26 · 2026-04-14
Kromschroder VGBF — Руководство по эксплуатацииRU · PDF на prom-elec.com · ред. 04.26
Kromschroder VGBF — Руководство по эксплуатацииEN · PDF на prom-elec.com · ред. 04.26
Kromschroder VGBF — Техническая информацияEN · PDF на prom-elec.com · ред. 04.26
