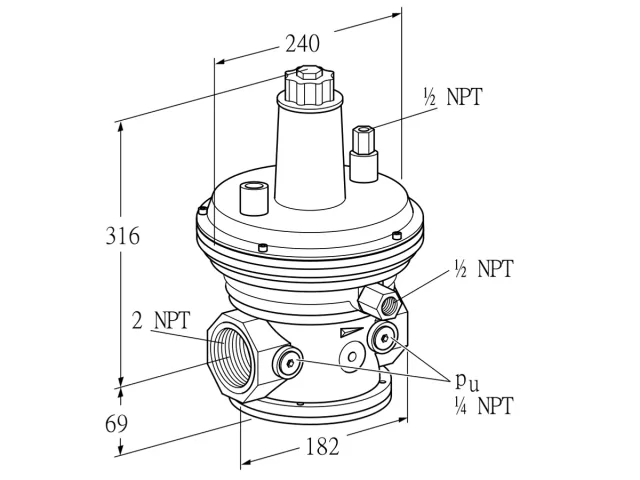

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VGBF 50TN40-3Z · 3D-модель
Kromschroder · Регуляторы давления газа

Kromschroder VGBF 50TN40-3Z — регулятор давления газа — 86048901

MPN / артикул: 86048901
Kromschroder

Пружинное исполнение с мембраной компенсации входного давления и плотным закрытием. Поддерживает постоянное заданное давление газа перед газовыми горелками и приборами.

Производитель автоматикиKromschroder
Артикул86048901
РазделРегуляторы давления газа
Единицашт

Серия: VGBF · Тип оборудования или детали: Регулятор давления · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VGBF 50TN40-3Z — регулятор давления газа — 86048901

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Пружинное исполнение с мембраной компенсации входного давления и плотным закрытием. Поддерживает постоянное заданное давление газа перед газовыми горелками и приборами.

Перед заказом проверьте артикул 86048901, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86048901
Типообозначение
VGBF 50TN40-3Z
Серия
VGBF
Код ТН ВЭД
90322000
Страна происхождения
SK
Тип
Регулятор давления газа
Номинальный диаметр
DN 50
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 58 psig (4 бар)
Точка измерения давления
Резьбовые заглушки на входе и выходе
Выходное давление
Специальный диапазон выходного давления
Единица продажи
шт
Артикул производителя
86048901
Точное исполнение

Как выбрать эту модель

VGBF 50TN40-3Z

Артикул 86048901. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
VGBF Тип
Регулятор давления газа
50 Номинальный диаметр
DN 50
TN Присоединение к трубопроводу
Внутренняя резьба NPT
40 Входное давление
Максимальное входное давление pu: 58 psig (4 бар)
-3 Точка измерения давления
Резьбовые заглушки на входе и выходе
Z Выходное давление
Специальный диапазон выходного давления

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86048901

VGBF 40TN40-3Z

86047901
Отличий: 1
Номинальный диаметр
Эта модель · 86048901DN 50
86047901DN 40
Совпадающие параметры · 5
Тип
Регулятор давления газа
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 58 psig (4 бар)
Точка измерения давления
Резьбовые заглушки на входе и выходе
Выходное давление
Специальный диапазон выходного давления
Сравнение с 86048901

VGBF 50TN10-3Z

86048701
Отличий: 1
Входное давление
Эта модель · 86048901Максимальное входное давление pu: 58 psig (4 бар)
86048701Максимальное входное давление pu: 14.5 psig (1 бар)
Совпадающие параметры · 5
Тип
Регулятор давления газа
Номинальный диаметр
DN 50
Присоединение к трубопроводу
Внутренняя резьба NPT
Точка измерения давления
Резьбовые заглушки на входе и выходе
Выходное давление
Специальный диапазон выходного давления
Сравнение с 86048901

VGBF 50TA40-3Z

86048801
Отличий: 1
Присоединение к трубопроводу
Эта модель · 86048901Внутренняя резьба NPT
86048801Фланец ANSI
Совпадающие параметры · 5
Тип
Регулятор давления газа
Номинальный диаметр
DN 50
Входное давление
Максимальное входное давление pu: 58 psig (4 бар)
Точка измерения давления
Резьбовые заглушки на входе и выходе
Выходное давление
Специальный диапазон выходного давления
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86048901: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E4810 · Позиций: 13

VGBF 50TN40-3Z

Схема запчастей E4810: VGBF 40,50
E4810 · VGBF 40,50. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.2Кол-во1
  4. Поз.2Кол-во1
  5. Поз.2Кол-во1
  6. Поз.2Кол-во1
  7. Поз.2Кол-во1
  8. Поз.2Кол-во1
  9. Поз.2Кол-во1
  10. Поз.2Кол-во1
  11. Поз.2Кол-во1
  12. Поз.3Кол-во1
  13. Поз.4Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VGBF (RU)RU · PDF на prom-elec.com · ред. 04-26 · 2026-04-17
VGBF (EN)EN · PDF на prom-elec.com · ред. 04-26 · 2026-04-17
VGBF (EN)EN · PDF на prom-elec.com · ред. 04-26 · 2026-04-14
Kromschroder VGBF — Руководство по эксплуатацииRU · PDF на prom-elec.com · ред. 04.26
Kromschroder VGBF — Руководство по эксплуатацииEN · PDF на prom-elec.com · ред. 04.26
Kromschroder VGBF — Техническая информацияEN · PDF на prom-elec.com · ред. 04.26
