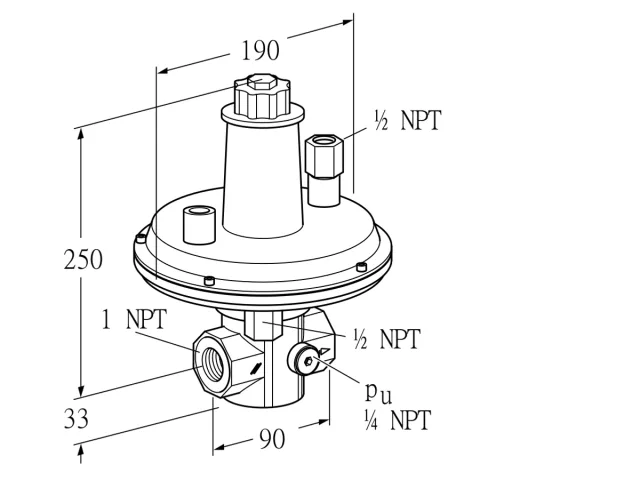

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VGBF 25TN40-2Z · 3D-модель
Kromschroder · Регуляторы давления газа

Kromschroder VGBF 25TN40-2Z — регулятор давления газа — 86046901

MPN / артикул: 86046901
Kromschroder

Пружинное исполнение с мембраной компенсации входного давления и плотным закрытием. Поддерживает постоянное заданное давление газа перед газовыми горелками и приборами.

Производитель автоматикиKromschroder
Артикул86046901
РазделРегуляторы давления газа
Единицашт

Серия: VGBF · Тип оборудования или детали: Регулятор давления · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования6 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VGBF 25TN40-2Z — регулятор давления газа — 86046901

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Пружинное исполнение с мембраной компенсации входного давления и плотным закрытием. Поддерживает постоянное заданное давление газа перед газовыми горелками и приборами.

Перед заказом проверьте артикул 86046901, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
86046901
Типообозначение
VGBF 25TN40-2Z
Серия
VGBF
Код ТН ВЭД
90322000
Страна происхождения
SK
Тип
Регулятор давления газа
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 58 psig (4 бар)
Точка измерения давления
Резьбовая заглушка на выходе
Выходное давление
Специальный диапазон выходного давления
Единица продажи
шт
Артикул производителя
86046901
Точное исполнение

Как выбрать эту модель

VGBF 25TN40-2Z

Артикул 86046901. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
VGBF Тип
Регулятор давления газа
25 Номинальный диаметр
DN 25
TN Присоединение к трубопроводу
Внутренняя резьба NPT
40 Входное давление
Максимальное входное давление pu: 58 psig (4 бар)
-2 Точка измерения давления
Резьбовая заглушка на выходе
Z Выходное давление
Специальный диапазон выходного давления

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86046901

VGBF 15TN40-2Z

86044901
Отличий: 1
Номинальный диаметр
Эта модель · 86046901DN 25
86044901DN 15
Совпадающие параметры · 5
Тип
Регулятор давления газа
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 58 psig (4 бар)
Точка измерения давления
Резьбовая заглушка на выходе
Выходное давление
Специальный диапазон выходного давления
Сравнение с 86046901

VGBF 25TN10-2Z

86046701
Отличий: 1
Входное давление
Эта модель · 86046901Максимальное входное давление pu: 58 psig (4 бар)
86046701Максимальное входное давление pu: 14.5 psig (1 бар)
Совпадающие параметры · 5
Тип
Регулятор давления газа
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба NPT
Точка измерения давления
Резьбовая заглушка на выходе
Выходное давление
Специальный диапазон выходного давления
Сравнение с 86046901

VGBF 15TN10-2Z

86044701
Отличий: 2
Номинальный диаметр
Эта модель · 86046901DN 25
86044701DN 15
Входное давление
Эта модель · 86046901Максимальное входное давление pu: 58 psig (4 бар)
86044701Максимальное входное давление pu: 14.5 psig (1 бар)
Совпадающие параметры · 4
Тип
Регулятор давления газа
Присоединение к трубопроводу
Внутренняя резьба NPT
Точка измерения давления
Резьбовая заглушка на выходе
Выходное давление
Специальный диапазон выходного давления
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86046901: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E4872 · Позиций: 13

VGBF 25TN40-2Z

Схема запчастей E4872: VGBF 15,25
E4872 · VGBF 15,25. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.2Кол-во1
  4. Поз.2Кол-во1
  5. Поз.2Кол-во1
  6. Поз.2Кол-во1
  7. Поз.2Кол-во1
  8. Поз.2Кол-во1
  9. Поз.2Кол-во1
  10. Поз.2Кол-во1
  11. Поз.2Кол-во1
  12. Поз.3Кол-во1
  13. Поз.4Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VGBF (RU)RU · PDF на prom-elec.com · ред. 04-26 · 2026-04-17
VGBF (EN)EN · PDF на prom-elec.com · ред. 04-26 · 2026-04-17
VGBF (EN)EN · PDF на prom-elec.com · ред. 04-26 · 2026-04-14
Kromschroder VGBF — Руководство по эксплуатацииRU · PDF на prom-elec.com · ред. 04.26
Kromschroder VGBF — Руководство по эксплуатацииEN · PDF на prom-elec.com · ред. 04.26
Kromschroder VGBF — Техническая информацияEN · PDF на prom-elec.com · ред. 04.26
