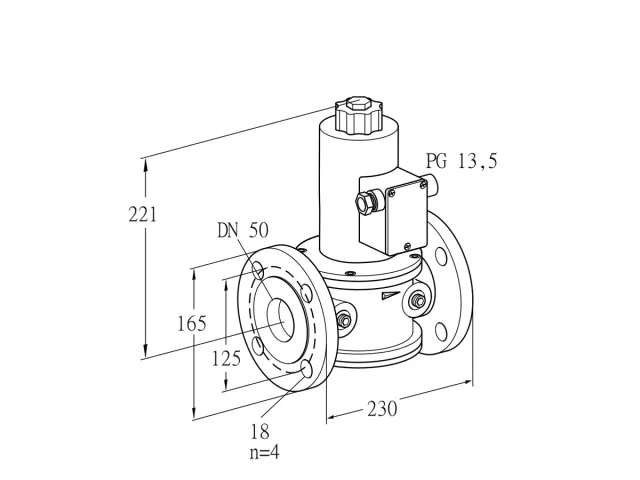

Модель по заводскому CAD. Вращение и размеры — в окне модели.

VG 50/39F10NT33 · 3D-модель
Kromschroder · Газовые электромагнитные клапаны

Kromschroder VG 50/39F10NT33 — электромагнитный газовый клапан — 85261160

MPN / артикул: 85261160
Kromschroder

Электромагнитный газовый клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Производитель клапанаKromschroder
Артикул85261160
РазделГазовые электромагнитные клапаны
Единицашт

Серия: VG · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Словакия · Серия: VG · Тип: Газовые электромагнитные клапаны · Подключение: кабельный ввод PG13.5 · Защита: IP54

Документация для оборудования9 материалов; язык и редакция указаны отдельно

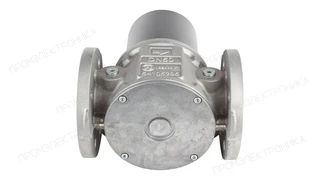

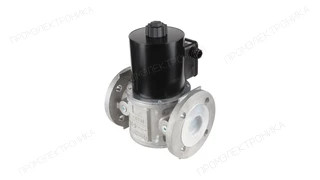

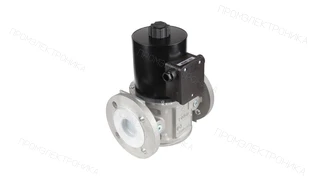

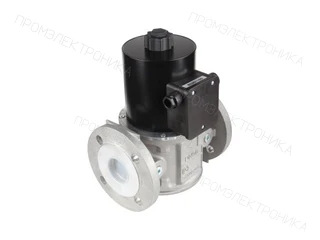

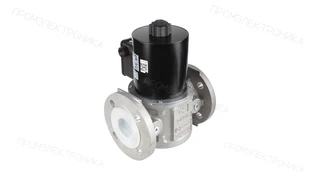

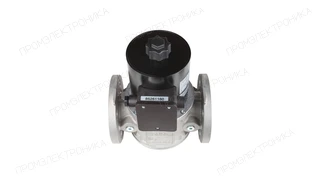

Фото товара

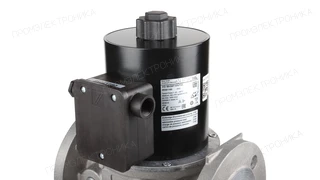

Kromschroder VG 50/39F10NT33 — электромагнитный газовый клапан — 85261160

1 / 8

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder VG 50/39F10NT33 — электромагнитный газовый клапан — 85261160

Электромагнитный газовый клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Параметры исполнения

Тип
Электромагнитный газовый клапан
Напряжение питания
220/240 В AC, 50/60 Гц
Соединение на входе
DN 50
Соединение на выходе
DN 50
Максимальное время открытия
0.5 с
Максимальное время закрытия
1 с
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 60 °C

Что сверить перед заказом

Укажите полную маркировку 85261160 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.

Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.

Перед заказом проверьте артикул 85261160, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
14.5
Ширина, см
23
Высота, см
30.3
Длина, см
23
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 60 °C
Электромагнитные клапаны V1 и V2
Класс А
Максимальное избыточное давление
1 000 мбар
Диапазон входного давления газа
от 0 до 1 000 мбар
Код производителя
85261160
Соединение на выходе
DN 50
Назначение
газовые горелки
Максимальное время закрытия
1 с
Максимальное время открытия
0.5 с
Максимальный расход газа
23 м3/ч
Соединение на входе
DN 50
Вид подключения
кабельный ввод PG13.5
Типообозначение
VG 50/39F10NT33
Серия
VG
Код ТН ВЭД
84814090
Страна происхождения
SK
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 50/39
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 1 бар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
220/240 В AC, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Единица продажи
шт
Артикул производителя
85261160
Точное исполнение

Как выбрать эту модель

VG 50/39F10NT33

Артикул 85261160. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 8 параметров
VG Тип
Электромагнитный газовый клапан
50/39 Номинальный диаметр
DN 50/39
F Присоединение к трубопроводу
Фланец по ISO 7005
10 Входное давление
Максимальное входное давление pu: 1 бар
N Характер открытия
Быстрое открытие, быстрое закрытие
T Напряжение питания
220/240 В~, 50/60 Гц
3 Электрическое подключение
Клеммная коробка, IP 54
3 Точка измерения давления
Резьбовые заглушки на входе и выходе

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85261160

VG 40/33F10NT33

85260160
Отличий: 1
Номинальный диаметр
Эта модель · 85261160DN 50/39
85260160DN 40/33
Совпадающие параметры · 7
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 1 бар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
220/240 В~, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Сравнение с 85261160

VG 50/39R10NT33

85261110
Отличий: 1
Присоединение к трубопроводу
Эта модель · 85261160Фланец по ISO 7005
85261110Внутренняя резьба Rp
Совпадающие параметры · 7
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 50/39
Входное давление
Максимальное входное давление pu: 1 бар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
220/240 В~, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Сравнение с 85261160

VG 50/39F10NQ33

85261450
Отличий: 1
Напряжение питания
Эта модель · 85261160220/240 В~, 50/60 Гц
85261450120 В~, 50/60 Гц
Совпадающие параметры · 7
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 50/39
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 1 бар
Характер открытия
Быстрое открытие, быстрое закрытие
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Обслуживание

Запчасти по Part Detective

Перечень для артикула 85261160: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5053 · Позиций: 3

VG 50/39F10NT33

Схема запчастей E5053: VG 40/33; 50/39; 65/49 ..10 N
E5053 · VG 40/33; 50/39; 65/49 ..10 N. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.
