Модель по заводскому CAD. Вращение и размеры — в окне модели.

VG 40/33R10NQ33 · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VG 40/33R10NQ33 — электромагнитный газовый клапан — 85260200

MPN / артикул: 85260200
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного и городского газа, LPG и воздуха. Класс A по EN 161. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул85260200
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VG · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования7 материалов; язык и редакция указаны отдельно
Фото товара

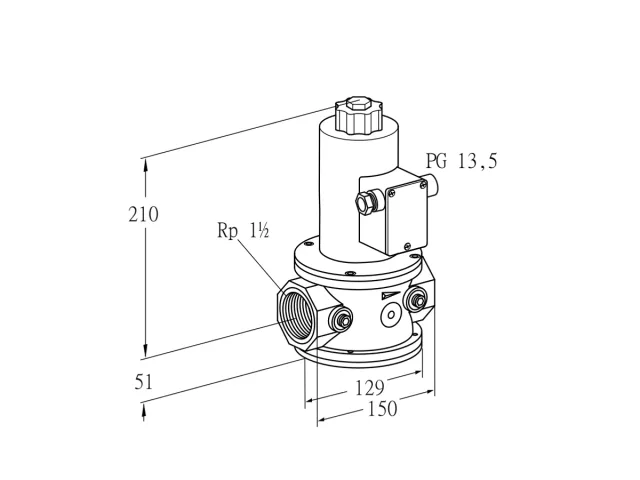

Kromschroder VG 40/33R10NQ33 — электромагнитный газовый клапан — 85260200

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного и городского газа, LPG и воздуха. Класс A по EN 161. Сертифицировано в EU.

Перед заказом проверьте артикул 85260200, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
85260200
Типообозначение
VG 40/33R10NQ33
Серия
VG
Код ТН ВЭД
84814090
Страна происхождения
SK
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 40/33
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 1 бар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В AC, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Единица продажи
шт
Артикул производителя
85260200
Точное исполнение

Как выбрать эту модель

VG 40/33R10NQ33

Артикул 85260200. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 8 параметров
VG Тип
Электромагнитный газовый клапан
40/33 Номинальный диаметр
DN 40/33
R Присоединение к трубопроводу
Внутренняя резьба Rp
10 Входное давление
Максимальное входное давление pu: 1 бар
N Характер открытия
Быстрое открытие, быстрое закрытие
Q Напряжение питания
120 В~, 50/60 Гц
3 Электрическое подключение
Клеммная коробка, IP 54
3 Точка измерения давления
Резьбовые заглушки на входе и выходе

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85260200

VG 40/33R10NT33

85260110
Отличий: 1
Напряжение питания
Эта модель · 85260200120 В~, 50/60 Гц
85260110220/240 В~, 50/60 Гц
Совпадающие параметры · 7
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 40/33
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 1 бар
Характер открытия
Быстрое открытие, быстрое закрытие
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Сравнение с 85260200

VG 40/33F10NQ33

85260250
Отличий: 1
Присоединение к трубопроводу
Эта модель · 85260200Внутренняя резьба Rp
85260250Фланец по ISO 7005
Совпадающие параметры · 7
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 40/33
Входное давление
Максимальное входное давление pu: 1 бар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Сравнение с 85260200

VG 50/39R10NQ33

85261400
Отличий: 1
Номинальный диаметр
Эта модель · 85260200DN 40/33
85261400DN 50/39
Совпадающие параметры · 7
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 1 бар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
120 В~, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Обслуживание

Запчасти по Part Detective

Перечень для артикула 85260200: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5053 · Позиций: 3

VG 40/33R10NQ33

Схема запчастей E5053: VG 40/33; 50/39; 65/49 ..10 N
E5053 · VG 40/33; 50/39; 65/49 ..10 N. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VG (EN)EN · PDF на prom-elec.com · ред. 06-26 · 2026-06-25
VG 10/15 - 65 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2024-05-21
VG 10/15-65 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 04 · 2024-03-19
VG 15-50 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-03-19
VG 10/15 - 65 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG (EN, FR, ES)EN · PDF на prom-elec.com · ред. 06-05 · 2005-08-31
