VG 50R03NT33DMVZ · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VG 50R03NT33DMVZ — электромагнитный газовый клапан — 85257860

MPN / артикул: 85257860
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного и городского газа, LPG и воздуха. Класс A по EN 161. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул85257860
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VG · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования8 материалов; язык и редакция указаны отдельно
Фото товара

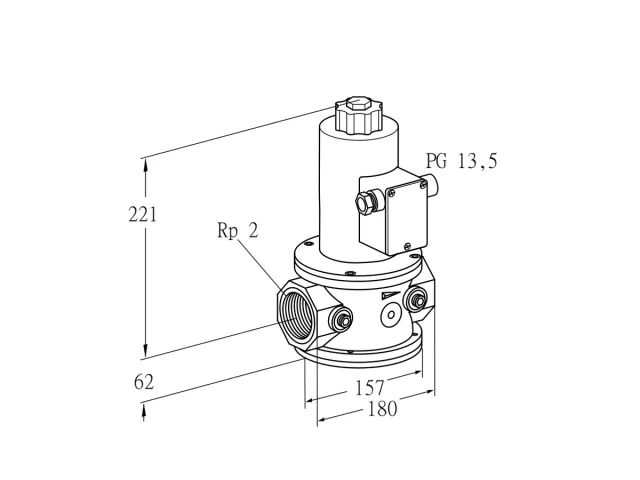

Kromschroder VG 50R03NT33DMVZ — электромагнитный газовый клапан — 85257860

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного и городского газа, LPG и воздуха. Класс A по EN 161. Сертифицировано в EU.

Перед заказом проверьте артикул 85257860, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
85257860
Типообозначение
VG 50R03NT33DMVZ
Серия
VG
Код ТН ВЭД
84213985
Страна происхождения
SK
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 50
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 360 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
220/240 В AC, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Регулировка расхода
С регулировкой расхода
Вид газа
Подходит для биометана
Уплотнения
Уплотнительные элементы из Viton
Единица продажи
шт
Артикул производителя
85257860
Точное исполнение

Как выбрать эту модель

VG 50R03NT33DMVZ

Артикул 85257860. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 11 параметров
VG Тип
Электромагнитный газовый клапан
50 Номинальный диаметр
DN 50
R Присоединение к трубопроводу
Внутренняя резьба Rp
03 Входное давление
Максимальное входное давление pu: 360 мбар
N Характер открытия
Быстрое открытие, быстрое закрытие
T Напряжение питания
220/240 В~, 50/60 Гц
3 Электрическое подключение
Клеммная коробка, IP 54
3 Точка измерения давления
Резьбовые заглушки на входе и выходе
D Регулировка расхода
С регулировкой расхода
M Вид газа
Подходит для биометана
V Уплотнения
Уплотнительные элементы из Viton

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85257860

VG 40R03NT33DMVZ

85256860
Отличий: 1
Номинальный диаметр
Эта модель · 85257860DN 50
85256860DN 40
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 360 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
220/240 В~, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Регулировка расхода
С регулировкой расхода
Вид газа
Подходит для биометана
Уплотнения
Уплотнительные элементы из Viton
Сравнение с 85257860

VG 50R03NQ33DMVZ

85257861
Отличий: 1
Напряжение питания
Эта модель · 85257860220/240 В~, 50/60 Гц
85257861120 В~, 50/60 Гц
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 50
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 360 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Регулировка расхода
С регулировкой расхода
Вид газа
Подходит для биометана
Уплотнения
Уплотнительные элементы из Viton
Сравнение с 85257860

VG 50R03LT33DMVZ

85257863
Отличий: 1
Характер открытия
Эта модель · 85257860Быстрое открытие, быстрое закрытие
85257863Медленное открытие, быстрое закрытие
Совпадающие параметры · 10
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 50
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 360 мбар
Напряжение питания
220/240 В~, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовые заглушки на входе и выходе
Регулировка расхода
С регулировкой расхода
Вид газа
Подходит для биометана
Уплотнения
Уплотнительные элементы из Viton
Обслуживание

Запчасти по Part Detective

Перечень для артикула 85257860: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5042 · Позиций: 3

VG 50R03NT33DMVZ

Схема запчастей E5042: VG 50..03 N
E5042 · VG 50..03 N. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU)RU · PDF на prom-elec.com · ред. 03-13 · 2013-08-23
VG (EN)EN · PDF на prom-elec.com · ред. 06-26 · 2026-06-25
VG 15/12...VG 50/39 (1,8bar) (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 05 · 2024-05-21
VG 10/15 - 65 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2024-05-21
VG 10/15-65 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 04 · 2024-03-19
VG 15-50 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-03-19
VG 10/15 - 65 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG (EN, FR, ES)EN · PDF на prom-elec.com · ред. 06-05 · 2005-08-31
