Модель по заводскому CAD. Вращение и размеры — в окне модели.

VG 8R05T6 · 3D-модель
Kromschroder · Газовые электромагнитные клапаны

Kromschroder VG 8R05T6 — электромагнитный газовый клапан — 85231010

MPN / артикул: 85231010
Kromschroder

Электромагнитный газовый клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Производитель клапанаKromschroder
Артикул85231010
РазделГазовые электромагнитные клапаны
Единицашт

Серия: VG · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Германия · Серия: VG · Тип: Газовые электромагнитные клапаны · Подключение: DIN-штекер · Защита: IP54

Документация для оборудования7 материалов; язык и редакция указаны отдельно

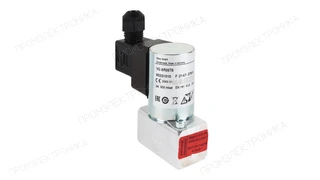

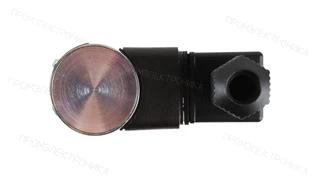

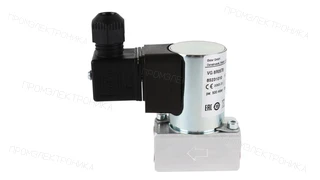

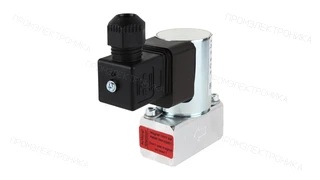

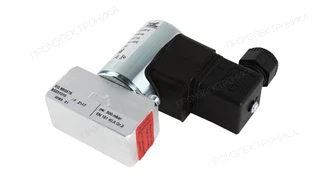

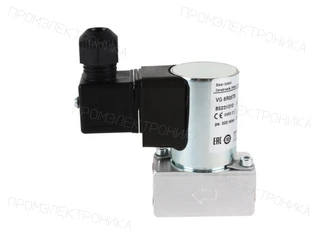

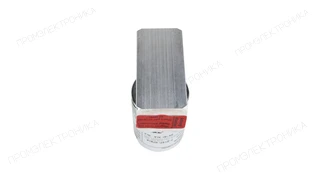

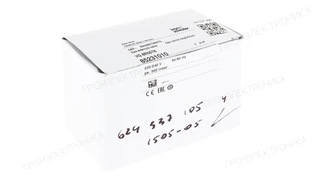

Фото товара

Kromschroder VG 8R05T6 — электромагнитный газовый клапан — 85231010

1 / 9

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder VG 8R05T6 — электромагнитный газовый клапан — 85231010

Электромагнитный газовый клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Параметры исполнения

Тип
Электромагнитный газовый клапан
Напряжение питания
220/240 В AC, 50/60 Гц
Максимальное избыточное давление
500 мбар
Соединение на входе
Rp 1/4"
Соединение на выходе
Rp 1/4"
Максимальное время открытия
0.5 с
Максимальное время закрытия
1 с
Степень защиты
IP54

Что сверить перед заказом

Укажите полную маркировку 85231010 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.

Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.

Перед заказом проверьте артикул 85231010, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.4
Ширина, см
2.6
Высота, см
7.6
Длина, см
5.3
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 60 °C
Электромагнитные клапаны V1 и V2
Класс А
Максимальное избыточное давление
500 мбар
Диапазон входного давления газа
от 0 до 500 мбар
Код производителя
85231010
Назначение
газовые горелки
Максимальное время закрытия
1 с
Вид подключения
DIN-штекер
Максимальное время открытия
0.5 с
Максимальный расход газа
0,6 м3/ч
Соединение на выходе
Rp 1/4"
Соединение на входе
Rp 1/4"
Типообозначение
VG 8R05T6
Серия
VG
Код ТН ВЭД
84818099
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 8
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар
Напряжение питания
220/240 В AC, 50/60 Гц
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Единица продажи
шт
Артикул производителя
85231010
Точное исполнение

Как выбрать эту модель

VG 8R05T6

Артикул 85231010. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
VG Тип
Электромагнитный газовый клапан
8 Номинальный диаметр
DN 8
R Присоединение к трубопроводу
Внутренняя резьба Rp
05 Входное давление
Максимальное входное давление pu: 500 мбар
T Напряжение питания
220/240 В~, 50/60 Гц
6 Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85231010

VG 6R05T6

85230010
Отличий: 1
Номинальный диаметр
Эта модель · 85231010DN 8
85230010DN 6
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар
Напряжение питания
220/240 В~, 50/60 Гц
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Сравнение с 85231010

VG 8R05T6L

85231012
Отличий: 1
Электрическое подключение
Эта модель · 85231010Через стандартный 3-контактный штекер с ответной частью
85231012Через стандартный 3-контактный штекер с ответной частью и лампой
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 8
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар
Напряжение питания
220/240 В~, 50/60 Гц
Сравнение с 85231010

VG 8R05Q6

85231050
Отличий: 1
Напряжение питания
Эта модель · 85231010220/240 В~, 50/60 Гц
85231050120 В~, 50/60 Гц
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 8
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 500 мбар
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Обслуживание

Запчасти по Part Detective

Перечень для артикула 85231010: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E4910 · Позиций: 3

VG 8R05T6

Схема запчастей E4910: VG 6-15/10
E4910 · VG 6-15/10. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

Паспорт на газовый электромагнитный клапан Kromschroder VG 65F02NT33DMVZRU · PDF на prom-elec.com
VG (EN)EN · PDF на prom-elec.com · ред. 06-26 · 2026-06-25
VG 6, 8, 10, 15/10 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 08 · 2024-05-21
VG 15/12...VG 50/39 (1,8bar) (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 05 · 2024-05-21
VG 6 - 15 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VG 6 - 15 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG (EN, FR, ES)EN · PDF на prom-elec.com · ред. 06-05 · 2005-08-31
