Модель по заводскому CAD. Вращение и размеры — в окне модели.

VG 15R02NT31D · 3D-модель
Kromschroder · Газовые электромагнитные клапаны

Kromschroder VG 15R02NT31D — электромагнитный газовый клапан — 85205030

MPN / артикул: 85205030
Kromschroder

Электромагнитный газовый клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Производитель клапанаKromschroder
Артикул85205030
РазделГазовые электромагнитные клапаны
Единицашт

Серия: VG · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Словакия · Серия: VG · Тип: Газовые электромагнитные клапаны · Защита: IP54 · Макс. давление: 200 мбар

Документация для оборудования14 материалов; язык и редакция указаны отдельно

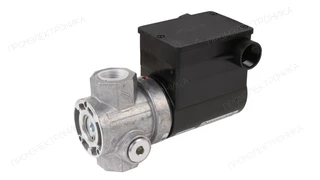

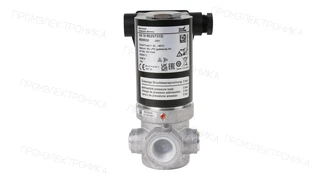

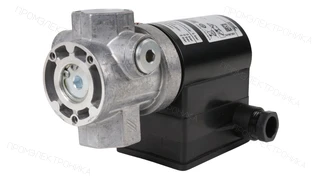

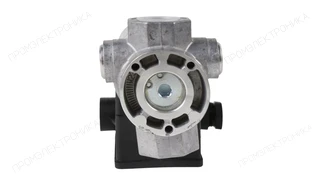

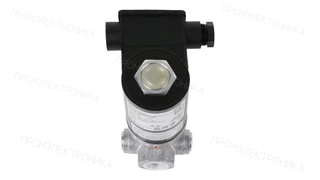

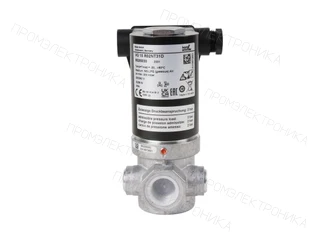

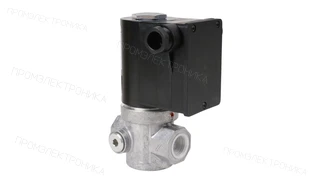

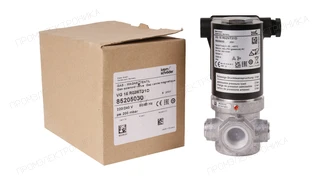

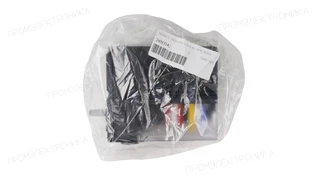

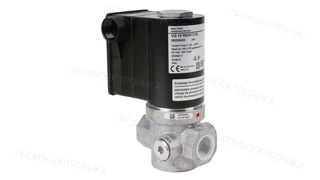

Фото товара

Kromschroder VG 15R02NT31D — электромагнитный газовый клапан — 85205030

1 / 11

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder VG 15R02NT31D — электромагнитный газовый клапан — 85205030

Электромагнитный газовый клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Параметры исполнения

Тип
Электромагнитный газовый клапан
Напряжение питания
220/240 В AC, 50/60 Гц
Максимальное избыточное давление
200 мбар
Степень защиты
IP54

Что сверить перед заказом

Укажите полную маркировку 85205030 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.

Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.

Перед заказом проверьте артикул 85205030, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
1.4
Ширина, см
9
Высота, см
20
Длина, см
17
Степень защиты
IP54
Максимальное избыточное давление
200 мбар
Назначение
газовые горелки
Код производителя
85205030
Типообозначение
VG 15R02NT31D
Серия
VG
Код ТН ВЭД
84814090
Страна происхождения
SK
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 15
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
220/240 В AC, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовая заглушка на входе
Регулировка расхода
С регулировкой расхода
Единица продажи
шт
Артикул производителя
85205030
Точное исполнение

Как выбрать эту модель

VG 15R02NT31D

Артикул 85205030. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 9 параметров
VG Тип
Электромагнитный газовый клапан
15 Номинальный диаметр
DN 15
R Присоединение к трубопроводу
Внутренняя резьба Rp
02 Входное давление
Максимальное входное давление pu: 200 мбар
N Характер открытия
Быстрое открытие, быстрое закрытие
T Напряжение питания
220/240 В~, 50/60 Гц
3 Электрическое подключение
Клеммная коробка, IP 54
1 Точка измерения давления
Резьбовая заглушка на входе
D Регулировка расхода
С регулировкой расхода

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85205030

VG 15R02NK31D

85205060
Отличий: 1
Напряжение питания
Эта модель · 85205030220/240 В~, 50/60 Гц
8520506024 В=
Совпадающие параметры · 8
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 15
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовая заглушка на входе
Регулировка расхода
С регулировкой расхода
Сравнение с 85205030

VG 15R02NT6L1D

85205072
Отличий: 1
Электрическое подключение
Эта модель · 85205030Клеммная коробка, IP 54
85205072Клеммная коробка с 3-контактной ответной частью разъёма и лампой, IP 54
Совпадающие параметры · 8
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 15
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Характер открытия
Быстрое открытие, быстрое закрытие
Напряжение питания
220/240 В~, 50/60 Гц
Точка измерения давления
Резьбовая заглушка на входе
Регулировка расхода
С регулировкой расхода
Сравнение с 85205030

VG 15R02LT31D

85205120
Отличий: 1
Характер открытия
Эта модель · 85205030Быстрое открытие, быстрое закрытие
85205120Медленное открытие, быстрое закрытие
Совпадающие параметры · 8
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 15
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
220/240 В~, 50/60 Гц
Электрическое подключение
Клеммная коробка, IP 54
Точка измерения давления
Резьбовая заглушка на входе
Регулировка расхода
С регулировкой расхода
Обслуживание

Запчасти по Part Detective

Перечень для артикула 85205030: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5021 · Позиций: 3

VG 15R02NT31D

Схема запчастей E5021: VG 15R02 N
E5021 · VG 15R02 N. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.4Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

Паспорт на газовый электромагнитный клапан Kromschroder VG 65F02NT33DMVZRU · PDF на prom-elec.com
VG 6 – VG 15/10 (RU)RU · PDF на prom-elec.com · ред. 02-25 · 2025-02-10
VG (EN)EN · PDF на prom-elec.com · ред. 06-26 · 2026-06-25
VG 6 – VG 15/10 (EN)EN · PDF на prom-elec.com · ред. 02-25 · 2025-02-10
VG 10/15 - VG 65 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-25
VG 6, 8, 10, 15/10 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 08 · 2024-05-21
VG 15/12...VG 50/39 (1,8bar) (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 05 · 2024-05-21
VG 10/15 - 65 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2024-05-21
VG 10/15-65 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 04 · 2024-03-19
VG 15-50 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-03-19
VG 6 - 15 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VG 10/15 - 65 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG 6 - 15 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG (EN, FR, ES)EN · PDF на prom-elec.com · ред. 06-05 · 2005-08-31
Инженерный подбор

Не нашли точную модель?

На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.

Подбор по фотоШильдик и описание Загрузить BOMXLS, XLSX, DOCX, CSV
