Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DG 30VC8D-5S · 3D-модель
Kromschroder · Реле давления

Kromschroder DG 30VC8D-5S — реле давления — 84448251

MPN / артикул: 84448251
Kromschroder

Реле давления газа: диапазон настройки: 8-30 мбар; максимальное рабочее давление: 600 мбар.

Производитель реле давленияKromschroder
MPN / артикул84448251
РазделРеле давления
Единицашт

Серия: DG · Тип оборудования или детали: Датчик или реле давления газа · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DG · Электрическое подключение: DIN-штекер · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Нагнетательное давление

Документация для оборудования4 материалов; язык и редакция указаны отдельно

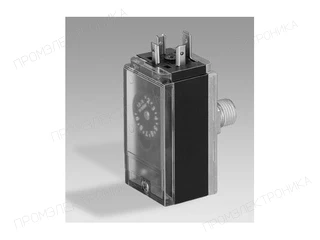

Фото товара

Kromschroder DG 30VC8D-5S — реле давления — 84448251

1 / 3

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DG 30VC8D-5S — реле давления — 84448251

Реле давления газа: диапазон настройки: 8-30 мбар; максимальное рабочее давление: 600 мбар.

Параметры исполнения

Диапазон настройки
8-30 мбар
Максимальное рабочее давление
600 мбар
Рабочая среда
горючие газы, воздух
Для контроля
нагнетательного давления, дифференциального давления
Тип соединения
G 1/4"
Электрическое подключение
Через 4-контактный штекер без ответной части
Степень защиты
IP54
Диапазон срабатывания
от 1 до 2 мбар
Рабочая температура окр. среды
от -20 до 70 °C
Тип
Реле давления газа

Проверка перед заменой и заказом

Укажите маркировку 84448251 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84448251, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

FBR
172128 Код встречается у разных исполнений — сверяйте параметры.
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Параметры

Технические характеристики

Вес, кг
0.27
Ширина, см
3.5
Высота, см
8.4
Длина, см
5
Степень защиты
IP54
Тип соединения
G 1/4"
Рабочая температура окр. среды
от -20 до 70 °C
Диапазон срабатывания
от 1 до 2 мбар
Максимальное рабочее давление
600 мбар
Код производителя
84448251
Рабочая среда
горючие газы, воздух
Для контроля
нагнетательного давления, дифференциального давления
Типообозначение
DG 30VC8D-5S
Серия
DG
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления газа
Диапазон настройки
8-30 мбар
Настройка точки переключения маховиком
Да
Исполнение для рынка
Исполнение для EU, переключение при понижении давления
Присоединение к трубопроводу
Наружная резьба R 1/4
Уплотнения
Герметик
Электрическое подключение
Через 4-контактный штекер без ответной части
Выключатель
Нормально разомкнутый контакт (NO)
Единица продажи
шт
MPN / артикул
84448251
Точное исполнение

Как выбрать эту модель

DG 30VC8D-5S

Артикул 84448251. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 8 параметров
DG Тип
Реле давления газа
30 Диапазон настройки
8-30 мбар
V Настройка точки переключения маховиком
Да
C Исполнение для рынка
Исполнение для EU, переключение при понижении давления
8 Присоединение к трубопроводу
Наружная резьба R 1/4
D Уплотнения
Герметик
-5 Электрическое подключение
Через 4-контактный штекер без ответной части
S Выключатель
Нормально разомкнутый контакт (NO)

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84448251

DG 17VC8D-5S

84448051
Отличий: 1
Диапазон настройки
Эта модель · 844482518-30 мбар
844480512-17 мбар
Совпадающие параметры · 7
Тип
Реле давления газа
Настройка точки переключения маховиком
Да
Исполнение для рынка
Исполнение для EU, переключение при понижении давления
Присоединение к трубопроводу
Наружная резьба R 1/4
Уплотнения
Герметик
Электрическое подключение
Через 4-контактный штекер без ответной части
Выключатель
Нормально разомкнутый контакт (NO)
Сравнение с 84448251

DG 30VC8D-5W

84448250
Отличий: 1
Выключатель
Эта модель · 84448251Нормально разомкнутый контакт (NO)
84448250Переключающий контакт
Совпадающие параметры · 7
Тип
Реле давления газа
Диапазон настройки
8-30 мбар
Настройка точки переключения маховиком
Да
Исполнение для рынка
Исполнение для EU, переключение при понижении давления
Присоединение к трубопроводу
Наружная резьба R 1/4
Уплотнения
Герметик
Электрическое подключение
Через 4-контактный штекер без ответной части
Сравнение с 84448251

DG 110VC8D-5S

84448451
Отличий: 1
Диапазон настройки
Эта модель · 844482518-30 мбар
8444845130-110 мбар
Совпадающие параметры · 7
Тип
Реле давления газа
Настройка точки переключения маховиком
Да
Исполнение для рынка
Исполнение для EU, переключение при понижении давления
Присоединение к трубопроводу
Наружная резьба R 1/4
Уплотнения
Герметик
Электрическое подключение
Через 4-контактный штекер без ответной части
Выключатель
Нормально разомкнутый контакт (NO)
Обслуживание

Запчасти по Part Detective

Перечень для артикула 84448251: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5111 · Позиций: 4

DG 30VC8D-5S

Схема запчастей E5111: Ersatzteile DG..C; DG..VC
E5111 · Ersatzteile DG..C; DG..VC. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3
    04115558Плоская прокладка из нитрила EN175301-803Запросить деталь · карточка пока не опубликована
    Кол-во1
  4. Поз.4
    04115557Приборная розетка EN175301-803 3+Pe серыйЗапросить деталь · карточка пока не опубликована
    Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

DG..C (RU)RU · Документ — проверьте исполнение · ред. 07-21 · 2021-06-25
DG..C (RU)RU · Документ — проверьте исполнение · ред. 01-08 · 2009-10-30
DG..C (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-06-25
DG..C (EN)EN · Документ — проверьте исполнение · ред. 05-19 · 2020-03-16
