Модель по заводскому CAD. Вращение и размеры — в окне модели.

DG 50UG-3 · 3D-модель
Kromschroder · Реле давления

Kromschroder DG 50UG-3 — реле давления — 84447370

MPN / артикул: 84447370
Kromschroder

Реле давления газа: диапазон настройки: 2.5-50 мбар; максимальное рабочее давление: 600 мбар.

Производитель реле давленияKromschroder
MPN / артикул84447370
РазделРеле давления
Единицашт

Серия: DG · Тип оборудования или детали: Датчик или реле давления газа · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DG · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление · Степень защиты: IP54

Документация для оборудования9 материалов; язык и редакция указаны отдельно

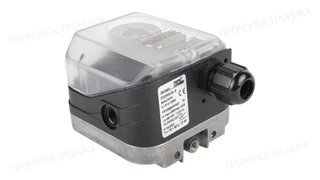

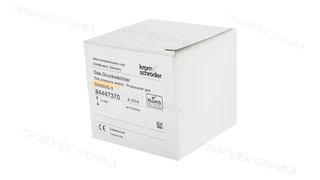

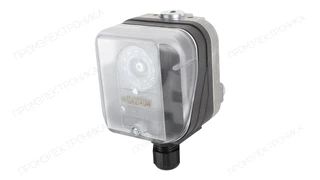

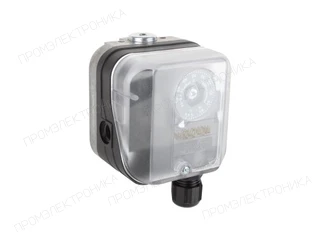

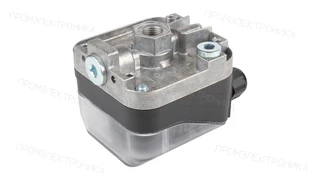

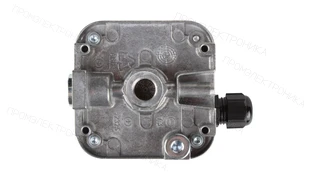

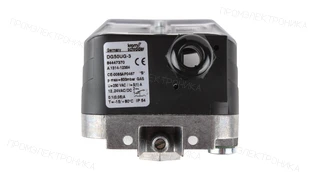

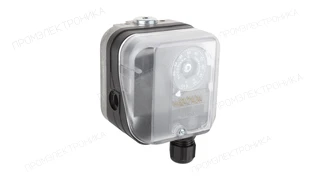

Фото товара

Kromschroder DG 50UG-3 — реле давления — 84447370

1 / 9

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DG 50UG-3 — реле давления — 84447370

Реле давления газа: диапазон настройки: 2.5-50 мбар; максимальное рабочее давление: 600 мбар.

Параметры исполнения

Диапазон настройки
2.5-50 мбар
Максимальное рабочее давление
600 мбар
Рабочая среда
воздух, горючие газы
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Тип соединения
Rp 1/8"
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 70 °C
С позолоченными контактами
Да
Тип
Реле давления газа

Проверка перед заменой и заказом

Укажите маркировку 84447370 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84447370, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.32
Ширина, см
5
Высота, см
7.6
Длина, см
7
Степень защиты
IP54
Тип соединения
Rp 1/8"
Рабочая температура окр. среды
от -15 до 70 °C
Диапазон срабатывания
от 0,8 до 1,5 мбар
Максимальное рабочее давление
600 мбар
Код производителя
84447370
Рабочая среда
воздух, горючие газы
Типообозначение
DG 50UG-3
Серия
DG
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления газа
Диапазон настройки
2.5-50 мбар
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Единица продажи
шт
MPN / артикул
84447370
Точное исполнение

Как выбрать эту модель

DG 50UG-3

Артикул 84447370. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 5 параметров
DG Тип
Реле давления газа
50 Диапазон настройки
2.5-50 мбар
U Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
G С позолоченными контактами
Да
-3 Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84447370

DG 50UG-4

84447020
Отличий: 1
Электрическое подключение
Эта модель · 84447370Через винтовые клеммы и кабельный ввод M16, IP 54
84447020Через винтовые клеммы и кабельный ввод M16, IP 65
Совпадающие параметры · 4
Тип
Реле давления газа
Диапазон настройки
2.5-50 мбар
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
С позолоченными контактами
Да
Сравнение с 84447370

DG 50UG-9

84447024
Отличий: 1
Электрическое подключение
Эта модель · 84447370Через винтовые клеммы и кабельный ввод M16, IP 54
84447024Через 4-контактный штекер с ответной частью, IP 65
Совпадающие параметры · 4
Тип
Реле давления газа
Диапазон настройки
2.5-50 мбар
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
С позолоченными контактами
Да
Сравнение с 84447370

DG 50BG-3

84447220
Отличий: 1
Функция
Эта модель · 84447370Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
84447220Переключение при повышении избыточного давления
Совпадающие параметры · 4
Тип
Реле давления газа
Диапазон настройки
2.5-50 мбар
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84447370 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DG..H, DG..N, DG..I (RU)RU · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (RU)RU · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG (RU)RU · Документ — проверьте исполнение · ред. 02-13 · 2013-05-21
DG..T (EN)EN · Документ — проверьте исполнение · ред. 12-25 · 2026-02-11
DG..H, DG..N, DG..I (EN)EN · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (EN)EN · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG..S (EN)EN · Документ — проверьте исполнение · ред. 01-24 · 2024-03-01
DG (EN)EN · Документ — проверьте исполнение · ред. 03-21 · 2021-03-30
