Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DG 50U-5 · 3D-модель
Kromschroder · Реле давления

Kromschroder DG 50U-5 — реле давления — 84447356

MPN / артикул: 84447356
Kromschroder

Реле давления газа: диапазон настройки: 2.5-50 мбар; рабочая среда: воздух, горючие газы.

Производитель реле давленияKromschroder
MPN / артикул84447356
РазделРеле давления
Единицашт

Серия: DG · Тип оборудования или детали: Датчик или реле давления газа · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DG · Электрическое подключение: DIN-штекер · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Нагнетательное давление

Документация для оборудования9 материалов; язык и редакция указаны отдельно

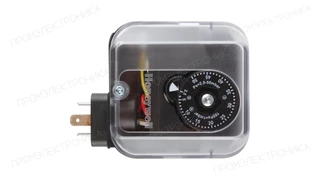

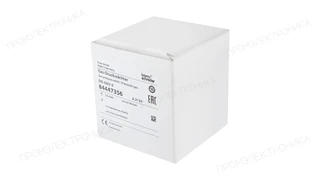

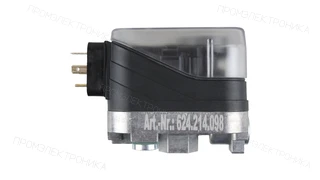

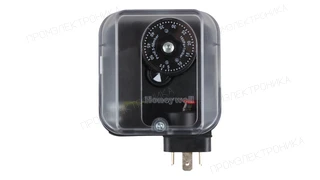

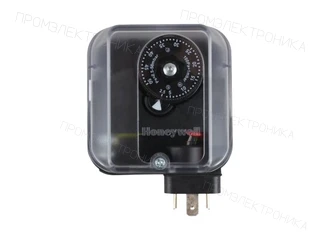

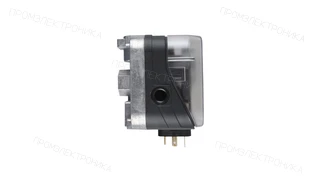

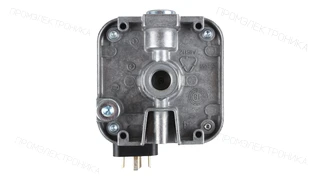

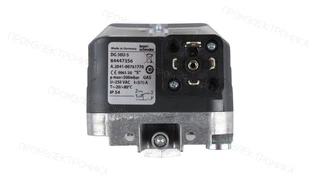

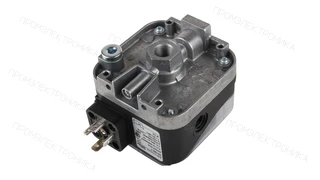

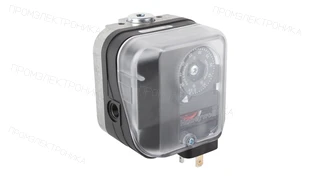

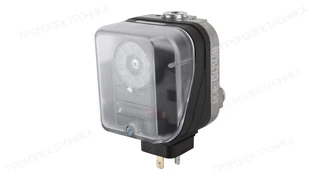

Фото товара

Kromschroder DG 50U-5 — реле давления — 84447356

1 / 12

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DG 50U-5 — реле давления — 84447356

Реле давления газа: диапазон настройки: 2.5-50 мбар; рабочая среда: воздух, горючие газы.

Параметры исполнения

Диапазон настройки
2.5-50 мбар
Рабочая среда
воздух, горючие газы
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Тип соединения
Rp 1/4"
Электрическое подключение
Через 4-контактный штекер без ответной части
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 80 °C
Тип
Реле давления газа

Проверка перед заменой и заказом

Укажите маркировку 84447356 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84447356, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Kromschroder
84447369
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Параметры

Технические характеристики

Вес, кг
0.3
Ширина, см
5
Высота, см
7.6
Длина, см
7
Степень защиты
IP54
Тип соединения
Rp 1/4"
Рабочая температура окр. среды
от -15 до 80 °C
Диапазон срабатывания
от 0,8 до 1,5 мбар
Код производителя
84447356
Рабочая среда
воздух, горючие газы
Типообозначение
DG 50U-5
Серия
DG
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления газа
Диапазон настройки
2.5-50 мбар
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Электрическое подключение
Через 4-контактный штекер без ответной части
Единица продажи
шт
MPN / артикул
84447356
Точное исполнение

Как выбрать эту модель

DG 50U-5

Артикул 84447356. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DG Тип
Реле давления газа
50 Диапазон настройки
2.5-50 мбар
U Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
-5 Электрическое подключение
Через 4-контактный штекер без ответной части

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84447356

DG 50B-5

84447203
Отличий: 1
Функция
Эта модель · 84447356Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
84447203Переключение при повышении избыточного давления
Совпадающие параметры · 3
Тип
Реле давления газа
Диапазон настройки
2.5-50 мбар
Электрическое подключение
Через 4-контактный штекер без ответной части
Сравнение с 84447356

DG 6U-5

84447257
Отличий: 1
Диапазон настройки
Эта модель · 844473562.5-50 мбар
844472570.4-6 мбар
Совпадающие параметры · 3
Тип
Реле давления газа
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Электрическое подключение
Через 4-контактный штекер без ответной части
Сравнение с 84447356

DG 10U-5

84447306
Отличий: 1
Диапазон настройки
Эта модель · 844473562.5-50 мбар
844473061-10 мбар
Совпадающие параметры · 3
Тип
Реле давления газа
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Электрическое подключение
Через 4-контактный штекер без ответной части
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84447356 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DG..H, DG..N, DG..I (RU)RU · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (RU)RU · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG (RU)RU · Документ — проверьте исполнение · ред. 02-13 · 2013-05-21
DG..T (EN)EN · Документ — проверьте исполнение · ред. 12-25 · 2026-02-11
DG..H, DG..N, DG..I (EN)EN · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (EN)EN · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG..S (EN)EN · Документ — проверьте исполнение · ред. 01-24 · 2024-03-01
DG (EN)EN · Документ — проверьте исполнение · ред. 03-21 · 2021-03-30
