Модель по заводскому CAD. Вращение и размеры — в окне модели.

DG 6U-3 · 3D-модель
Kromschroder · Реле давления

Kromschroder DG 6U-3 — реле давления — 84447250

MPN / артикул: 84447250
Kromschroder

Реле давления газа: диапазон настройки: 0.4-6 мбар; максимальное рабочее давление: 100 мбар.

Производитель реле давленияKromschroder
MPN / артикул84447250
РазделРеле давления
Единицашт

Серия: DG · Тип оборудования или детали: Датчик или реле давления газа · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DG · Электрическое подключение: кабельный ввод M16 · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Нагнетательное давление

Документация для оборудования9 материалов; язык и редакция указаны отдельно

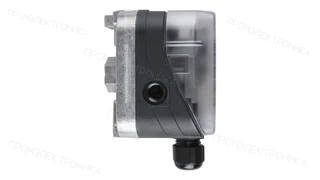

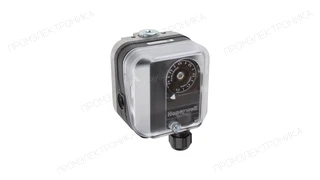

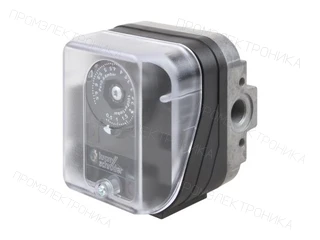

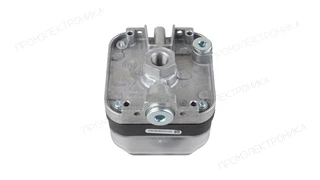

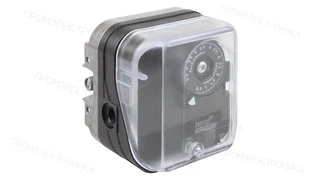

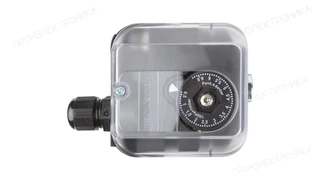

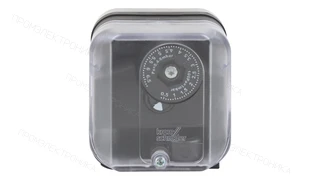

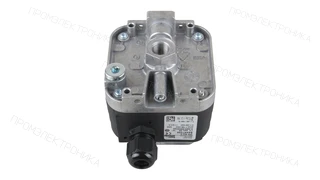

Фото товара

Kromschroder DG 6U-3 — реле давления — 84447250

1 / 10

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DG 6U-3 — реле давления — 84447250

Реле давления газа: диапазон настройки: 0.4-6 мбар; максимальное рабочее давление: 100 мбар.

Параметры исполнения

Диапазон настройки
0.4-6 мбар
Максимальное рабочее давление
100 мбар
Рабочая среда
горючие газы, воздух
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Тип соединения
Rp 1/4"
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 80 °C
Тип
Реле давления газа

Проверка перед заменой и заказом

Укажите маркировку 84447250 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84447250, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Бренд не указан
262416
Бренд не указан
400010119900
Бренд не указан
Q112/3
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Параметры

Технические характеристики

Вес, кг
0.27
Ширина, см
5
Высота, см
7.6
Длина, см
7
Степень защиты
IP54
Тип соединения
Rp 1/4"
Рабочая температура окр. среды
от -20 до 80 °C
Диапазон срабатывания
от 0,2 до 0,3 мбар
Максимальное рабочее давление
100 мбар
Код производителя
84447250
Рабочая среда
горючие газы, воздух
Типообозначение
DG 6U-3
Серия
DG
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления газа
Диапазон настройки
0.4-6 мбар
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Единица продажи
шт
MPN / артикул
84447250
Точное исполнение

Как выбрать эту модель

DG 6U-3

Артикул 84447250. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DG Тип
Реле давления газа
6 Диапазон настройки
0.4-6 мбар
U Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
-3 Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84447250

DG 6B-3

84447100
Отличий: 1
Функция
Эта модель · 84447250Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
84447100Переключение при повышении избыточного давления
Совпадающие параметры · 3
Тип
Реле давления газа
Диапазон настройки
0.4-6 мбар
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Сравнение с 84447250

DG 6U-6

84447251
Отличий: 1
Электрическое подключение
Эта модель · 84447250Через винтовые клеммы и кабельный ввод M16, IP 54
84447251Через 4-контактный штекер с ответной частью
Совпадающие параметры · 3
Тип
Реле давления газа
Диапазон настройки
0.4-6 мбар
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Сравнение с 84447250

DG 6U-5

84447257
Отличий: 1
Электрическое подключение
Эта модель · 84447250Через винтовые клеммы и кабельный ввод M16, IP 54
84447257Через 4-контактный штекер без ответной части
Совпадающие параметры · 3
Тип
Реле давления газа
Диапазон настройки
0.4-6 мбар
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84447250 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DG..H, DG..N, DG..I (RU)RU · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (RU)RU · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG (RU)RU · Документ — проверьте исполнение · ред. 02-13 · 2013-05-21
DG..T (EN)EN · Документ — проверьте исполнение · ред. 12-25 · 2026-02-11
DG..H, DG..N, DG..I (EN)EN · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (EN)EN · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG..S (EN)EN · Документ — проверьте исполнение · ред. 01-24 · 2024-03-01
DG (EN)EN · Документ — проверьте исполнение · ред. 03-21 · 2021-03-30
